Beskrivning

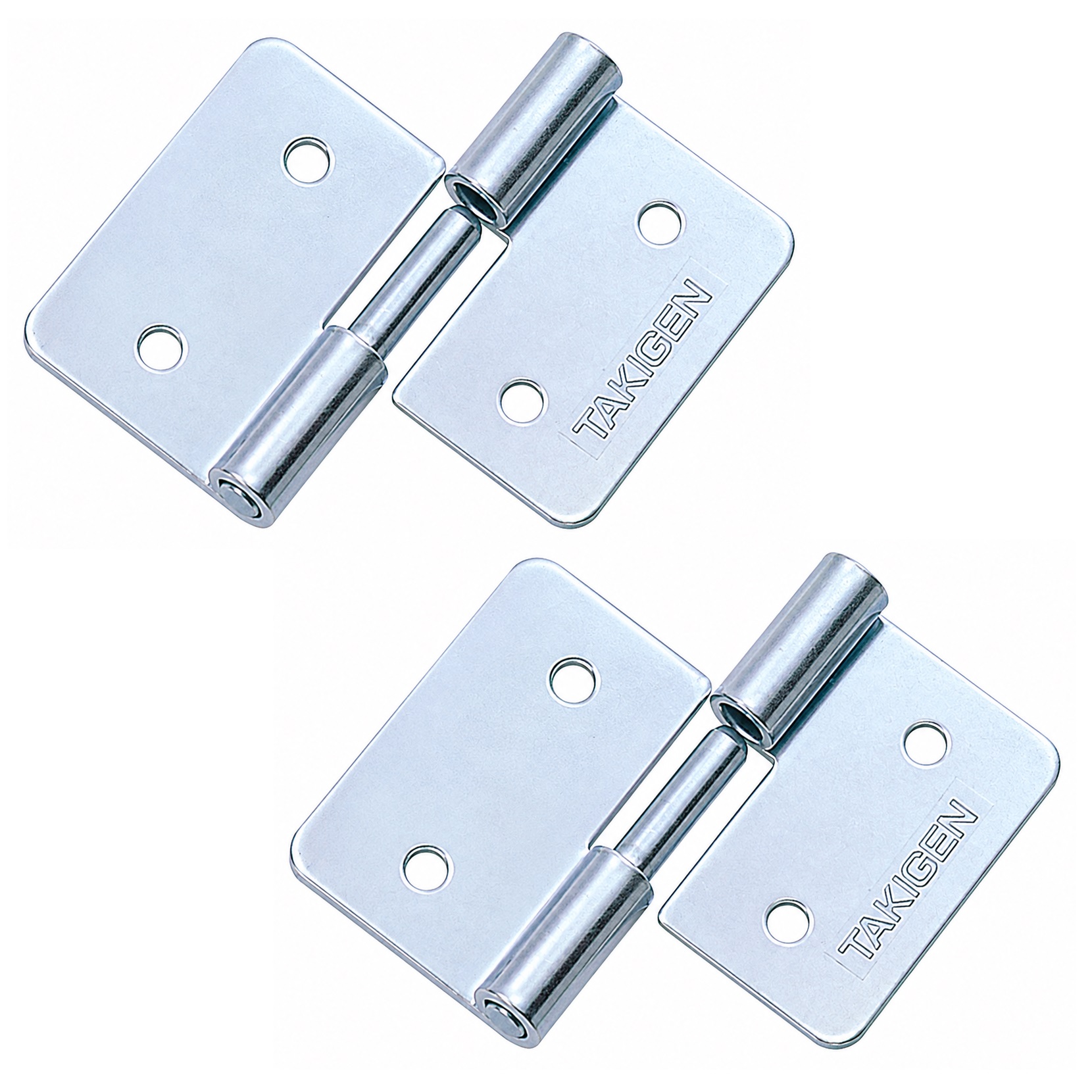

2-delat kompakt lyftgångjärn, gjort av robust stål, yta: galvaniserad, gul, B-56-R (10150), höjd: 35 mm (1-3/8″), version: höger, lastkapacitet: 2 kg (5 lbs)

Använda sig av:

Robust instickbar gångjärn för små dörrar, underhållsluckor, elektronikhus och mycket mer.

Det kompakta B-56-R tryck-in-gångjärnet används för rörlig anslutning av små dörrar, klaffar och husdelar.

Tack vare den tvådelade plug-in-konstruktionen kan dörren lyftas från den permanent monterade gångjärnsdelen vid behov utan att behöva skruva loss gångjärnet.

Högerversionen möjliggör riktad användning med lämplig design: höger. För högergångna dörrar och klaffar. Gångjärnsdörrar och utrustningsklaffar.

Med en höjd på endast 35 mm (1-3/8″), är gångjärnet särskilt lämpligt för kompakta enhetshus, mätinstrument samt elektronisk och teknisk utrustning.

Den kallvalsade stålplåten säkerställer en stabil konstruktion, medan den galvaniserade och kromaterade ytan skyddar stålet från korrosion.

När man använder två gångjärn monterade ovanpå varandra är B-56-R lift-out-gångjärnet lämpligt för lätta dörrar med en referensvikt på 2 kg.

Version: precis. För högergångna dörrar och klaffar.

De högkvalitativa B-56-R-fjädringsgångjärnen är idealiska för bland annat:

• Enhetskapslingar
• Ljudenheter
• Kommunikationsenheter
• Mätinstrument
• Små dörrar
• Underhållsluckor
• Bostäder

Material:

• B-56-R:s flaggskeppsgångjärn är tillverkade av robust stål
• Stål är idealiskt för möbler och industriella inredningar eftersom det är både robust och hållbart, vilket säkerställer hög motståndskraft och lång livslängd på armaturerna

Yta:

• Galvaniserad, gul
• Den galvaniserade ytan skyddar mot rost och korrosion

Hopsättning:

• Fästningen görs med skruvar med cirka ⌀2,3 till 2,5 mm, helst med ett objektiv eller runt huvud (ej inkluderat)
• B-56-R:s instickbara gångjärn placeras på dörren eller klaffen samt på tillhörande ram eller hölje
• Var uppmärksam på högerversionen så att gångjärnet är monterat för att matcha en högerhängd dörr eller utrustningslucka
• Först måste positionerna för de fyra monteringshålen markeras enligt hålmönstret
• Beroende på vilket material som används måste lämpliga fästhål eller förborrningar sedan borras
• De två gångjärnshalvorna fästs vid den rörliga och fasta komponenten med lämpliga skruvar
• Gångjärnsaxlarna på minst två gångjärn monterade ovanpå varandra måste vara exakt i linje
• Sedan fästs den rörliga delen på gångjärnssprinten ovanifrån
• För att ta bort dörren eller luckan lyfts och tas den bort från den permanent monterade gångjärnsdelen

Egenskaper:

• Version: höger
• Vikt: 8 g (för 2 stycken: 16 g)
• Lastkapacitet (lastkapacitet): 2 kg (5 lbs) – för 2 delar
• Höjd: 35 mm (1-3/8″)
• Finns i 2 versioner: vänster (B-56-L) och höger (B-56-R)
• Enkel installation, stabil
• Kompakt tryck-in-gångjärn för små dörrar
• Avtagbar tvådelad konstruktion
• Dörr eller lucka kan tas bort utan att skruva loss gångjärnet
• Materialtjocklek: 0,8 mm (1/32″)
• Ytbehandling MFZn-C
• 4 monteringshål
• ⌀3 mm (1/8″) gångjärnsstift
• Lämplig för mätinstrument och tekniska apparater
• RoHS10-kompatibel
• Galvaniserad, gul
• stål, robust
• Hög varumärkeskvalitet från TAKIGEN®

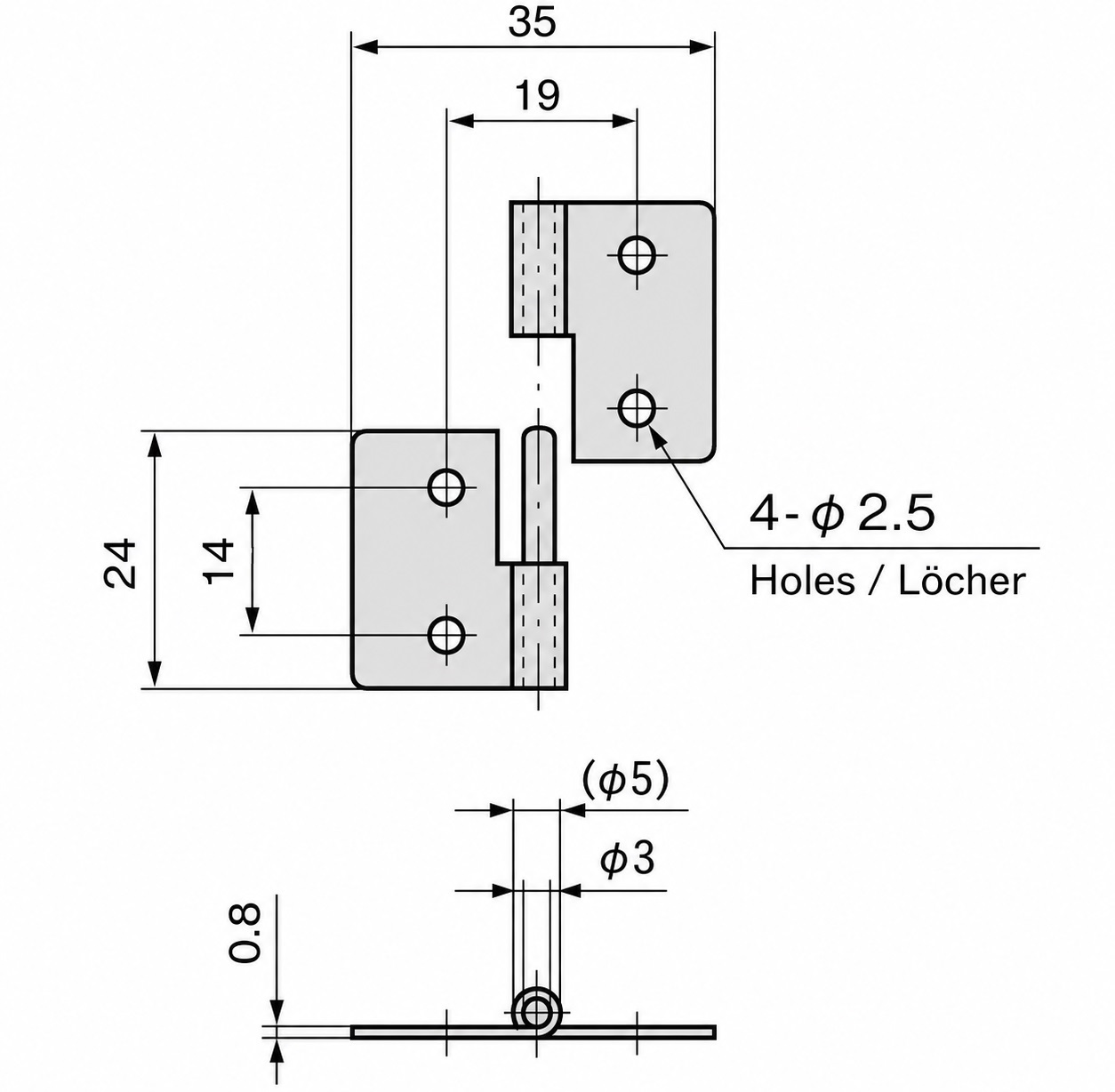

För fler mått och detaljer , se teknisk ritning.

Måtten:

• Total höjd på lyftgångjärnet B-56-R: 35 mm (1-3/8″)
• Total bredd, utfälld: 24 mm (15/16″)
• Materialtjocklek: 0,8 mm (1/32″)
• Vertikalt hålavstånd: 19 mm (3/4″)
• Horisontellt hålavstånd: 14 mm (35/64″)
• Monteringshål: 4 x ⌀2,5 mm (3/32″)
• Gångjärnsstift: ⌀3 mm (1/8″)
• Ytterdiameter på gångjärnsrullen: ca ⌀5 mm



Ingår:

• 2 stycken B-56-R (10150) instickad gångjärn i robust stål, galvaniserat, gult, 35 mm (1-3/8″), version: höger
• Denna artikel inkluderar inte monteringsskruvar

Tillverkarens referensnummer:

• Artikel-ID: 10150
• Artikelnummer: B-56-R

Tillverkare: TAKIGEN (Japan)
