Beskrivning

2 stycken högkvalitativ fjäderremsa, vridmoment: 12,3 N·m, tillverkade av massivt rostfritt stål SUS304 (V2A eller 1,4301), yta: naturlig (obearbetad), TH-61SUS-1-0,8, storlek: 32 mm (1-17/64″)

Använda sig av:

Robust fjädergångjärn för utrustningsklaffar, husdörrar, lock och mycket mer.



TH-61SUS-1-0.8-fjädergångjärnet stöder automatisk öppning av klaffar och lätta dörrar via en integrerad fjäder i gångjärnsstiftet.

Fjäderkraften verkar i öppningsriktningen och stödjer därmed att rörliga komponenter svingas uppåt.

I friläge är gångjärnet placerat i 90° vinkel, vilket gör det särskilt lämpligt för utrustningsklaffar, lock och slutdörrar.

Konstruktionen är helt tillverkad av SUS304, erbjuder hög korrosionsbeständighet och är även lämplig för mer krävande driftsförhållanden samt för långvariga tekniska tillämpningar.

Fyra monteringshål möjliggör enkel och säker skruvmontering.

De kompakta måtten 32 mm (1-17/64″) x 25 mm (63/64″) gör att fjädergångjärnet kan integreras i anordning, hölje och maskinkonstruktioner för att spara plats.

De högkvalitativa TH-61SUS-1-0.8 fjädergångjärnen är idealiska för bland annat:

• Underhållsluckor
• Maskinkapslingar
• Kontorsutrustning
• Kommunikationsenheter
• Mätinstrument
• Enhetsklaffar
• Inkapslingsdörrar
• Covers

Material:

• TH-61SUS-1-0.8-fjädergångjärnen är gjorda av massivt rostfritt stål SUS304 (V2A eller 1.4301)
• SUS304 rostfritt stål kännetecknas av sin höga korrosionsbeständighet och hållbarhet, vilket gör det idealiskt för användning i krävande miljöer
• Dessutom erbjuder den ett attraktivt gränssnitt som är både modernt och lätt att underhålla

Yta:

• Naturlig (obearbetad)
• Materialytan förblir synlig och täcks inte av en extra beläggning

Hopsättning:

• Fästningen görs med 4 x M3 pan-huvudskruvar eller platta rundskruvar, helst gjorda av rostfritt stål (ej inkluderat)
• TH-61SUS-1-0.8-fjäderremmen har 4 monteringshål
• Först måste monteringspunkterna markeras enligt hålmönstret 20 mm (25/32″) x 14 mm (35/64″) och nödvändiga monteringshål måste förberedas
• Fjädergångjärnet fästs sedan vid den fasta ytan med ett gångjärnsblad och vid den rörliga fliken eller dörren med det andra gångjärnsbladet
• Installationsriktningen måste väljas så att fjäderkraften verkar i önskad öppningsriktning
• Fyra M3-pannskruvar eller skruvar med ⌀3 mm för träytor är lämpliga för fästning
• Skruvarna dras åt jämnt utan att ledarna deformeras
• Slutligen måste klaffen flyttas flera gånger och den önskade öppningseffekten av fjädergångjärnet kontrolleras (för mer information, se monteringsritningen)



Egenskaper:

• Vridmoment: 12,3 N·m
• Vikt: 9,5 g (för 2 stycken: 19 g)
• Storlek: 32 mm (1-17/64″)
• Finns i 4 vridmoment: 1,9 N, 8,8 N, 12,3 N och 12,8 N
• Enkel installation, stabil
• Fjäderkraft i öppningsriktningen
• Fjäder integrerad i gångjärnssprinten

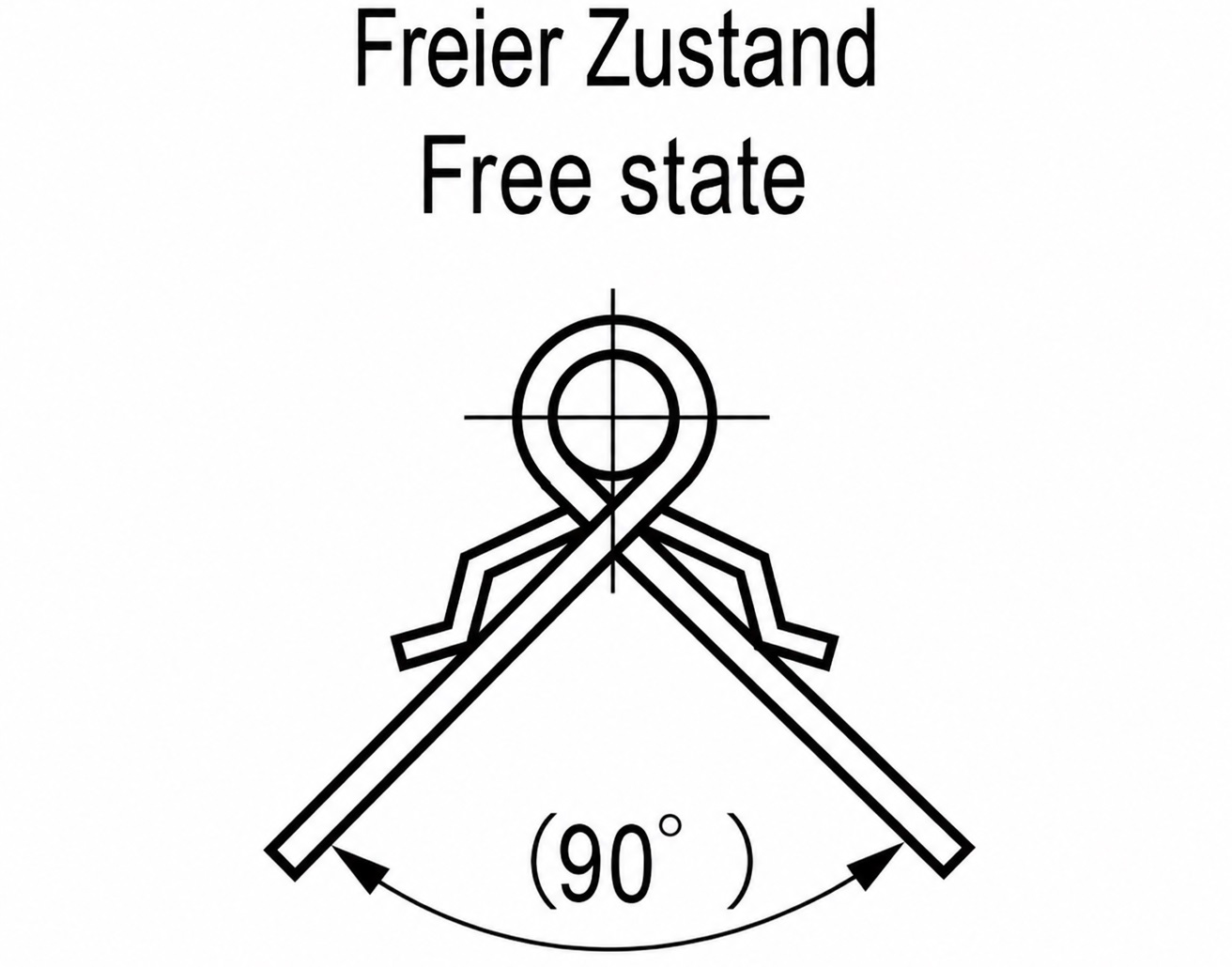

• Friläge vid 90°
• 4 monteringshål
• ⌀3,2 mm (1/8″) monteringshål
• Materialtjocklek: 1,2 mm (3/64″)
• Kompakt 32 mm (1-17/64″) x 25 mm (63/64″) design

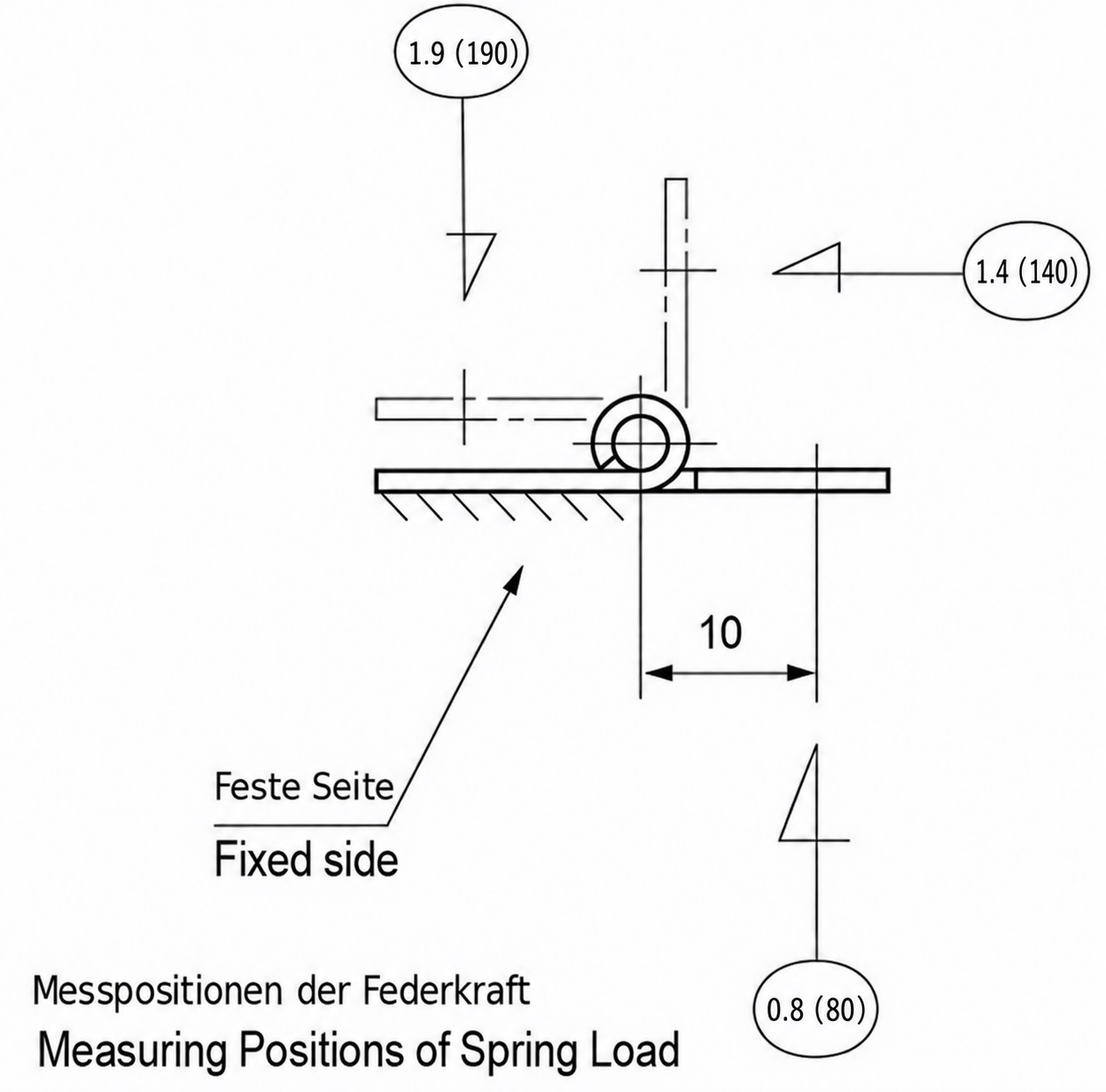

• Referensfjäderkraft vid position a: 0,8 N (80 gf)
• Referensfjäderkraft vid position b: 1,4 N (140 gf)
• Referensfjäderkraft vid position c: 1,9 N (190 gf)
• Lämplig för lätta dörrar och klaffar
• Naturlig (obearbetad)
• Väderbeständig, rostfri eller korrosionsbeständig
• TOCHIGIYA® har hög märkeskvalitet

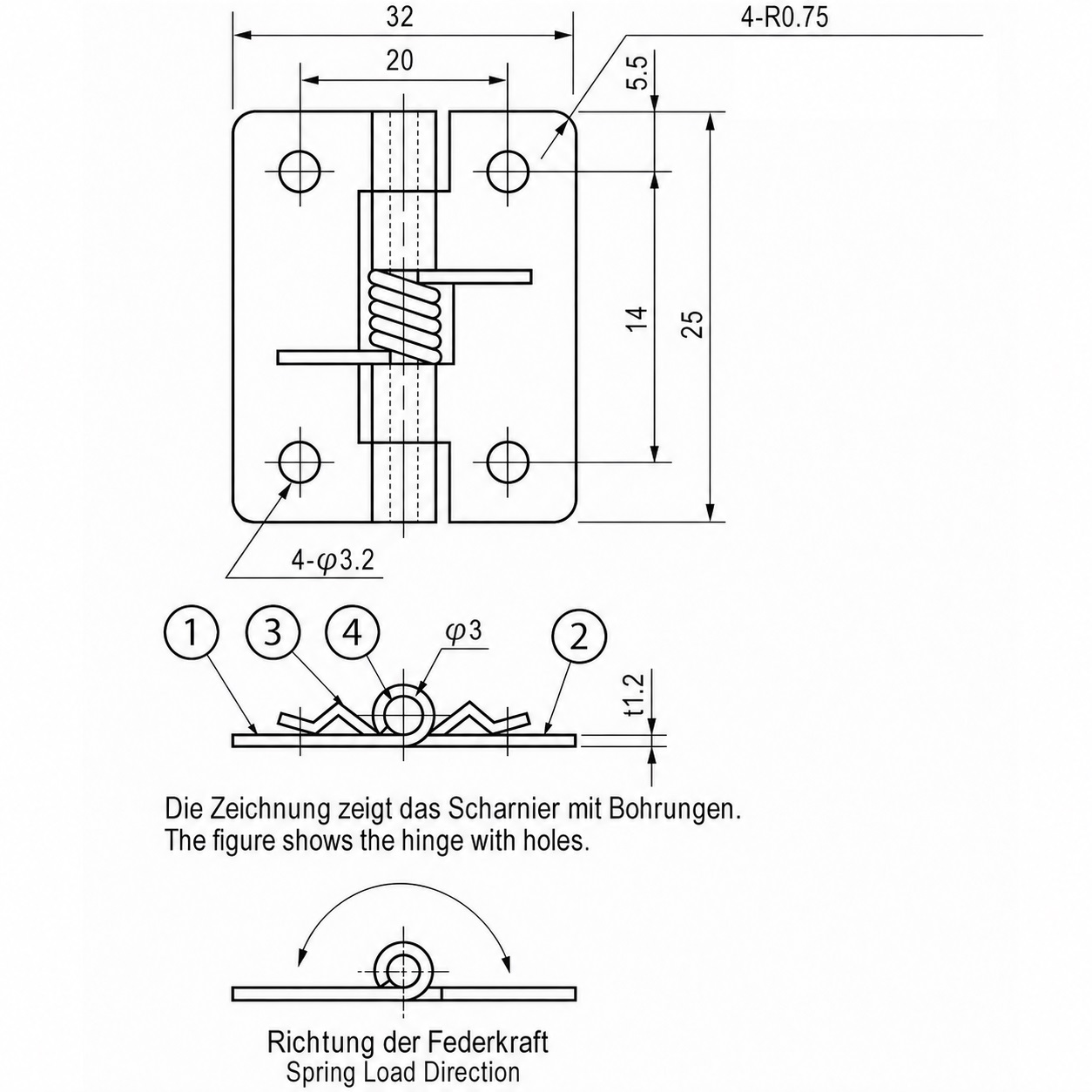

För fler mått och detaljer , se teknisk ritning.

Måtten:

• Total bredd: 32 mm (1-17/64″)
• Total höjd: 25 mm (63/64″)
• Materialtjocklek: 1,2 mm (3/64″)
• Horisontellt hålavstånd: 20 mm (25/32″)
• Övre kant till borrningens medelavstånd: 7/32″ (5,5 mm)
• Vertikalt hålavstånd: 14 mm (35/64″)
• Monteringshål: 4 x ⌀3,2 mm (1/8″)
• Hörnradie: R1,5 mm (1/16″)
• Gångjärnsstift: ⌀3 mm (1/8″)
• Fristående: 90°



Ingår:

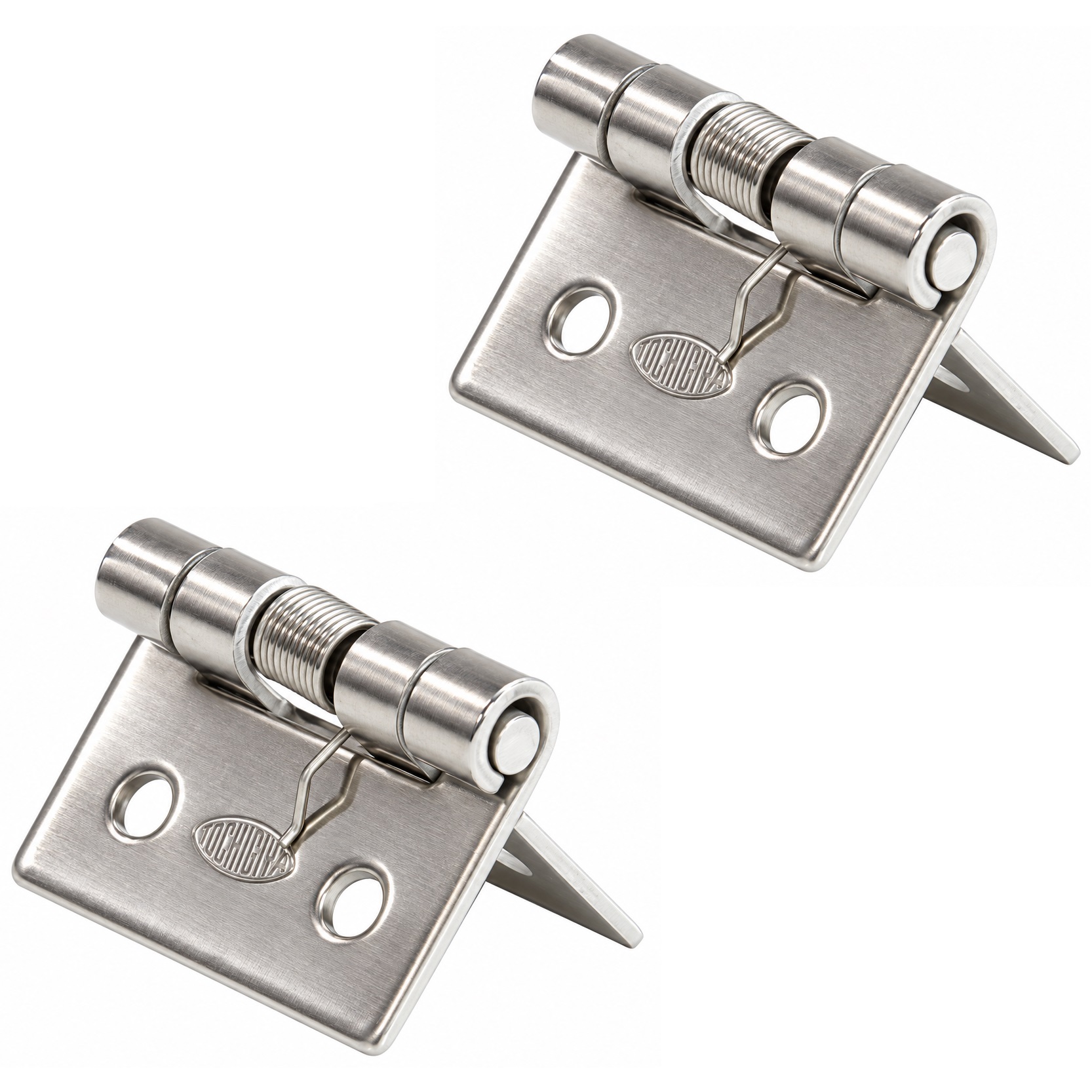

• 2 stycken fjädergångjärn TH-61SUS-1-0.8 gjorda av massivt rostfritt stål SUS304, naturligt (obearbetat), 32 mm (1-17/64″)
• Denna artikel inkluderar inte monteringsskruvar

Ytterligare information:

• Ladda ner monteringsanvisningar

Tillverkarens referensnummer:

• Artikel-ID: TH-61SUS-1-0.8

Tillverkare: TOCHIGIYA (Japan)
