Beskrivning

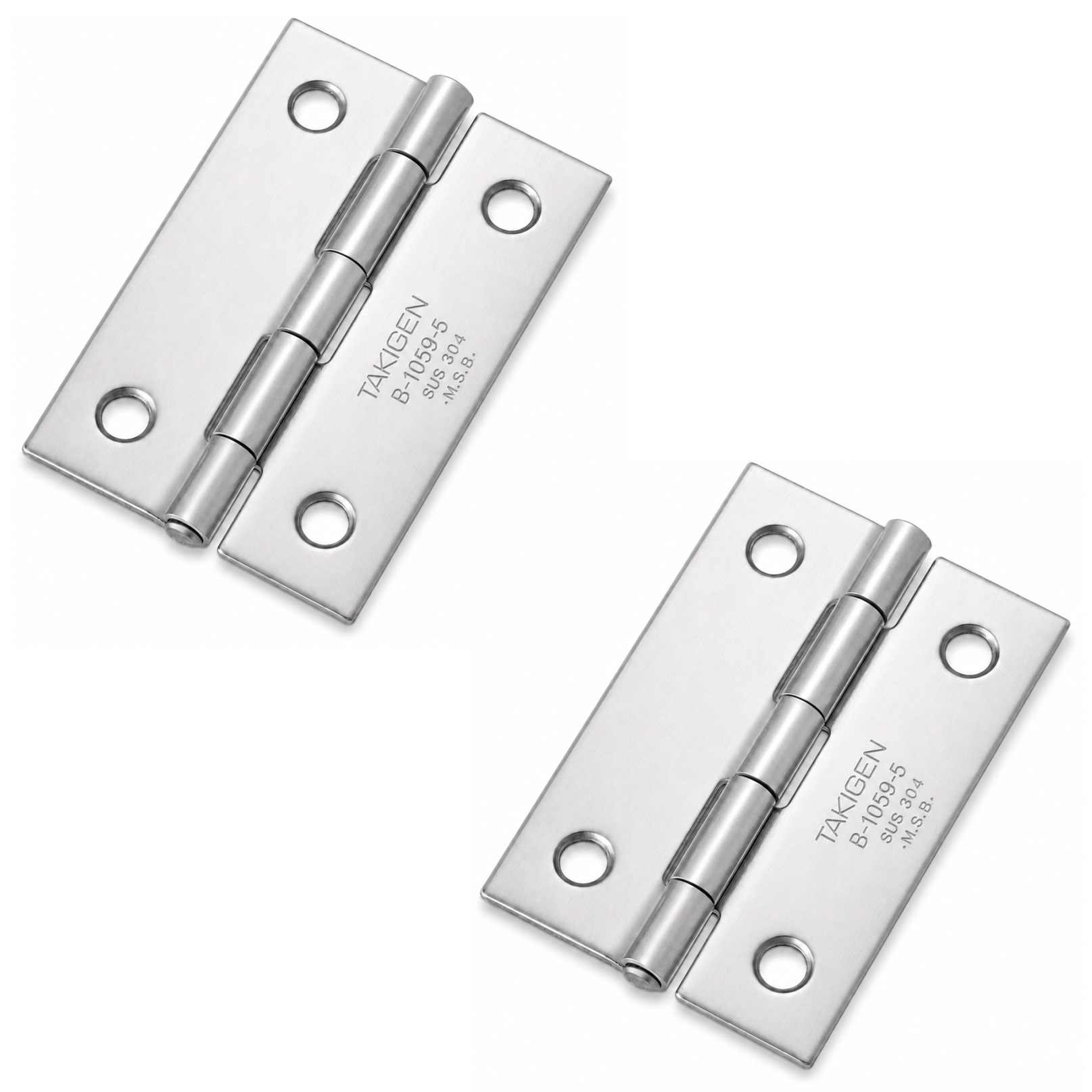

2 delar högkvalitativt skruvpåskruvat gångjärn, gjort av solid rostfritt stål SUS304 (V2A eller 1,4301), yta: blank polerad, B-1059-5 (10661), storlek: 38 mm (1-1/2″), lastkapacitet: 4,5 kg

Använda sig av:

Robust platt gångjärn för maskindörrar, underhållsluckor och mycket mer.

B-1059-5 (10661) skruvpåskruvade gångjärn kopplar dörrar eller luckor till en kaross eller ram, vilket möjliggör enkel, permanent rotationsrörelse.

Den platta designen är särskilt lämplig för skruvapplikationer på hus, maskinkåpor och skåp.

SUS304 rostfritt stål erbjuder god korrosionsbeständighet, vilket gör gångjärnet lämpligt för fuktiga eller mer krävande miljöer.

Den polerade ytan säkerställer ett rent, högkvalitativt utseende och gör rengöringen enklare.

Fyra försänkta hål möjliggör stabil fästning, där skruvhuvudena kan ligga i stort sett i nivå med gångjärnsbladen.

När två gångjärn används vertikalt är referensdörrens vikt upp till 4,5 kg (10 lbs) för en dörrstorlek på 500 mm (19-11/16″) x 250 mm (9-27/32″).

De högkvalitativa platta gångjärnen B-1059-5 är idealiska för bland annat:

• Inkapslingsdörrar
• Maskinkåpor
• Rostfritt stålhus
• Styrskåp
• Enhetsklaffar
• Skåpsdörrar
• Maskindörrar
• Underhållsluckor

Material:

• De platta gångjärnen B-1059-5 är tillverkade av massivt rostfritt stål SUS304 (V2A eller 1.4301)
• SUS304 rostfritt stål kännetecknas av sin höga korrosionsbeständighet och hållbarhet, vilket gör det idealiskt för användning i krävande miljöer
• Dessutom erbjuder den ett attraktivt gränssnitt som är både modernt och lätt att underhålla

Yta:

• Glänsande polerad
• Blanka polerade ytor på möbelinredning och komponenter förbättrar estetiken och ger dem ett högkvalitativt, elegant utseende
• Dessutom gör den släta ytan rengöringen enklare och säkerställer mindre vidhäftning av smuts och smuts

Hopsättning:

• Fästningen görs med 4 x försänkta skruvar av rostfritt V2A, cirka ⌀3,5 mm (ej inkluderat)
• Det platta gångjärnet har fyra monteringshål med försänkning
• Det plana gångjärnet justeras först med dörren eller klaffen och karmen i önskad position
• De fyra fästpunkterna markeras enligt hålmönstret och, beroende på materialet som används, är de förborrade eller gängade
• Gångjärnet fästs sedan med lämpliga sänkskruvar
• För en visuellt ren installation bör skruvhuvudena vara så jämnt placerade som möjligt i försänkarna
• Innan den slutliga åtdragningen måste det kontrolleras om dörren eller fliken kan flyttas fritt och utan stöd

Egenskaper:

• Vikt: 8 g (för 2 stycken: 16 g)
• Lastkapacitet (lastkapacitet): 4,5 kg (10 lbs) – för 2 stycken
• Storlek: 38 mm (1-1/2″)
• Finns i 5 storlekar: 38 mm, 51 mm, 64 mm, 76 mm och 89 mm
• Enkel installation, stabil
• Materialtjocklek 0,8 mm (1/32″)
• 4 infällda monteringshål
• Monteringshål med ⌀4,5 mm
• Försänkning med ⌀5,5 mm
• Gångjärnsstift med ⌀3 mm
• Gångjärnsrull med ⌀4,8 mm ytterdiameter
• Fem gemensamma segment
• Referensdörr för viktspecifikation: 500 mm (19-11/16″) x 250 mm (9-27/32″)
• Lämplig för olika dörr- och klaffapplikationer
• Glänsande polerad
• Väderbeständig, rostfri eller korrosionsbeständig
• Hög varumärkeskvalitet från TAKIGEN®

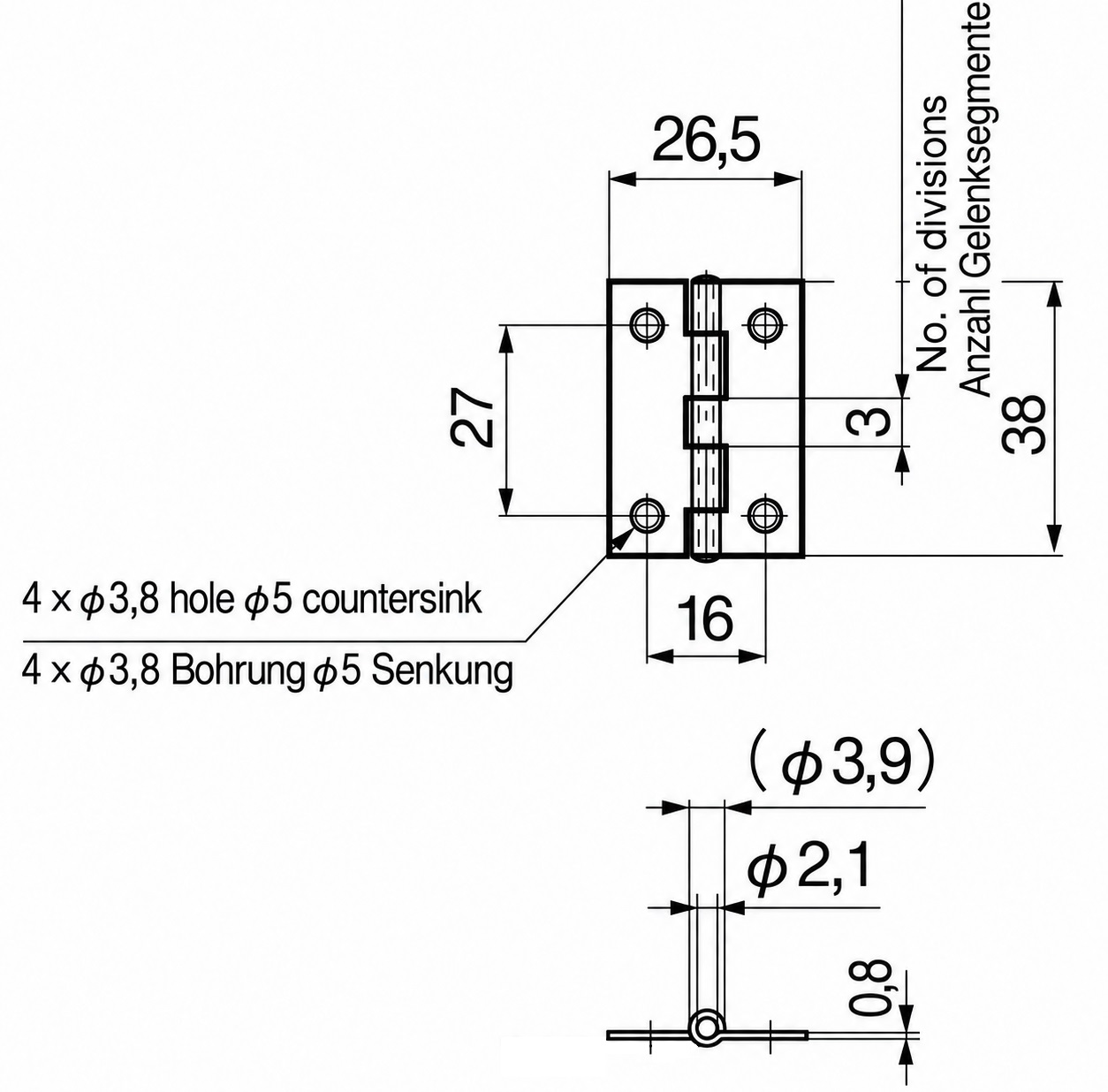

För fler mått och detaljer , se teknisk ritning.

Måtten:

• Längd: 38 mm (1-1/2″)
• Bredd: 26,5 mm (1-3/64″)
• Materialtjocklek: 0,8 mm (1/32″)
• Nålhålsstorlek: 27 mm (1-1/16″)
• Antal gemensamma segment: 3



Ingår:

• 2-delat platt gångjärn B-1059-5 (10661) tillverkat av massivt rostfritt stål SUS304, blankpolerat, 38 mm (1-1/2″)
• Denna artikel inkluderar inte monteringsskruvar

Tillverkarens referensnummer:

• Artikel-ID: 10661
• Artikelnummer: B-1059-5

Tillverkare: TAKIGEN (Japan)
