Beskrivning
20 stycken stabil excentrisk anslutning med fläns och klo yttermantel för plåttjocklek 19 mm (3/4″), tillverkad av massiv pressgjuten zink, yta: nickelpläterad, 8070907
Använda sig av:
Robust excenterkontakt för möbelanslutning och mycket mer.
Den praktiska excenterkopplingen är 8070907 ett högkvalitativt, robust anslutningsbeslag för möbelkonstruktion och möjliggör en nästan osynlig men ändå mycket stabil infästning av hyllor i stommöbler.
Den används för fast och osynlig anslutning av stomdelar och är särskilt lämplig för hyllor, skåp och modulära möbler.
Det synliga kantskyddet möjliggör ett elegant utseende med exponerade fogar, som visas på applikationsbilden.
Den excentriska anslutningen 8070907 sätts in på undersidan av en hylla, till exempel, och ansluts till ett excentriskt stift i sidoväggen.
Genom att helt enkelt sätta på den och dra åt skapas en formpassnings- och tvångspassningsanslutning, som samtidigt säkrar golvet mot lyft.
Genom att vrida excentern dras stiftet åt ordentligt och anslutningen stabiliseras.
Lämplig för excentriska stift 8057205, 8905205, 8905305, 8084001 och 8083901.
Typisk applikation: Insättning i hyllor eller skiljeväggar med ett hål på ⌀20 mm (25/32″) som är 14,5 mm (37/64″) djupt, i kombination med matchande excenterstift.
Idealisk för ett brett utbud av möbelapplikationer – möjliggör snabb och stabil montering och demontering med vanliga verktyg.
De högkvalitativa excenteranslutningarna 8070907 är idealiska för bland annat:
- Möbler för stomme
- Hyllor
- Invändig finish
- Inredning av butiksutrymmen
- Utställning
- Anslutning till möbler
Material:
- De excentriska anslutningarna 8070907 är gjorda av massiv pressgjuten zink
- Industri- och möbelbeslag av zamak erbjuder ett högkvalitativt utseende och känsla som är hållbart och värdefullt
- På grund av sin höga stabilitet och korrosionsbeständighet förblir de pålitliga och rostfria även vid daglig användning
- Dessutom är de ofta billigare än rördelar i massiv mässing eller rostfritt stål utan att kompromissa med kvaliteten
Yta:
- nickelpläterad
- Nickelpläterade ytor kännetecknas av sin höga korrosionsbeständighet och hållbarhet, vilket gör dem idealiska för användning i fuktiga rum som kök och badrum
- De erbjuder ett elegant, glänsande utseende som ser modernt och tidlöst ut på samma gång
- De är också lätta att rengöra, eftersom de gör smuts och fingeravtryck mindre synliga och är lätta att rengöra
Hopsättning:

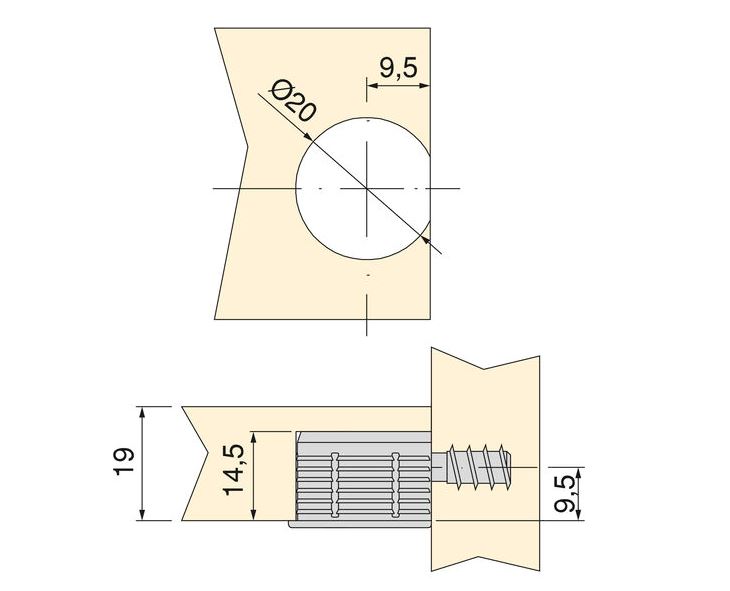

- Ett ⌀20 mm (25/32″) hål borras 14,5 mm (37/64″) djupt i hyllan; Mitten av hålet är 9,5 mm (3/8″) från framkanten
- Specialskruven skruvas fast 0,374015748031496 djupt in i sido- eller mittdelen
- Hyllan placeras sedan ovanpå så att höljet griper rent över skruvhuvudet
- Genom att dra åt klämskruven i höljet dras golvet åt med kraft och säkras samtidigt mot lyft (för mer information, se monteringsritningen)
Egenskaper:
- Vikt: 11,4 g
- Storlek: 19 mm (3/4″)
- Enkel installation, praktisk, stabil
- Speciellt utformad för 19 mm (3/4″) plattor
- Snabb och säker installation tack vare kloförankring
- Optiskt ren tack vare integrerad fläns
- Kopphål: ⌀20 mm (25/32″)
- Borrdjup: 14,5 mm (37/64 tum)
- Monteringsavstånd från kant (mitthål): 9,5 mm (3/8″)
- Fastsättning: Med klomantel – inget lim eller ytterligare fixering behövs
- nickelpläterad
- Zamak (pressgjutning av zink)
- hög varumärkeskvalitet på UMAXO®

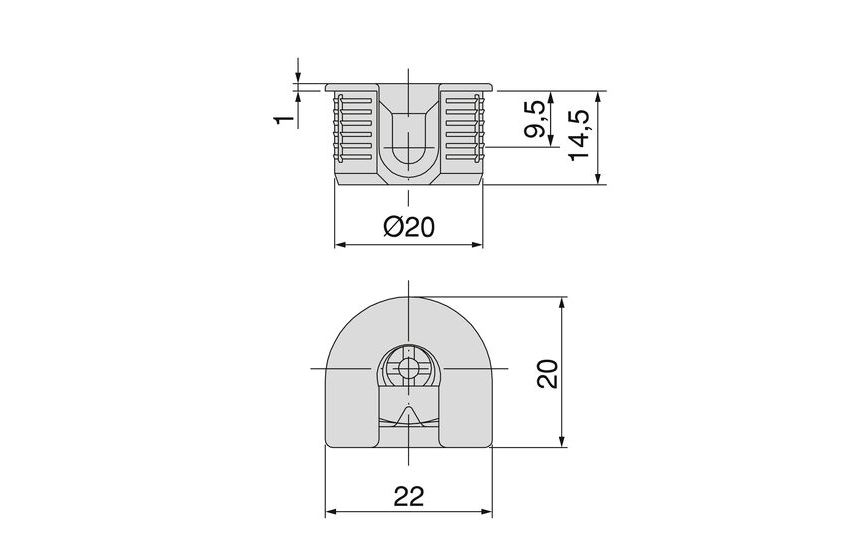

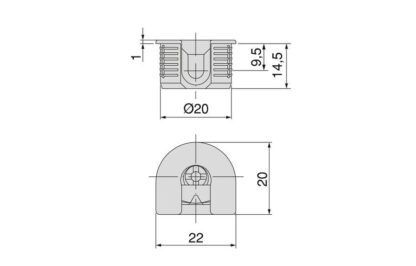

För fler mått och detaljer, se teknisk ritning.
Måtten:
- Husets ytterdiameter: ⌀20 mm (25/32″)
- Boettens bredd (nedre kant): 22 mm (55/64 tum) x 20 mm (25/32 tum)
- Flänstjocklek ovanför plattans yta: 1 mm (3/64″)
Ingår:

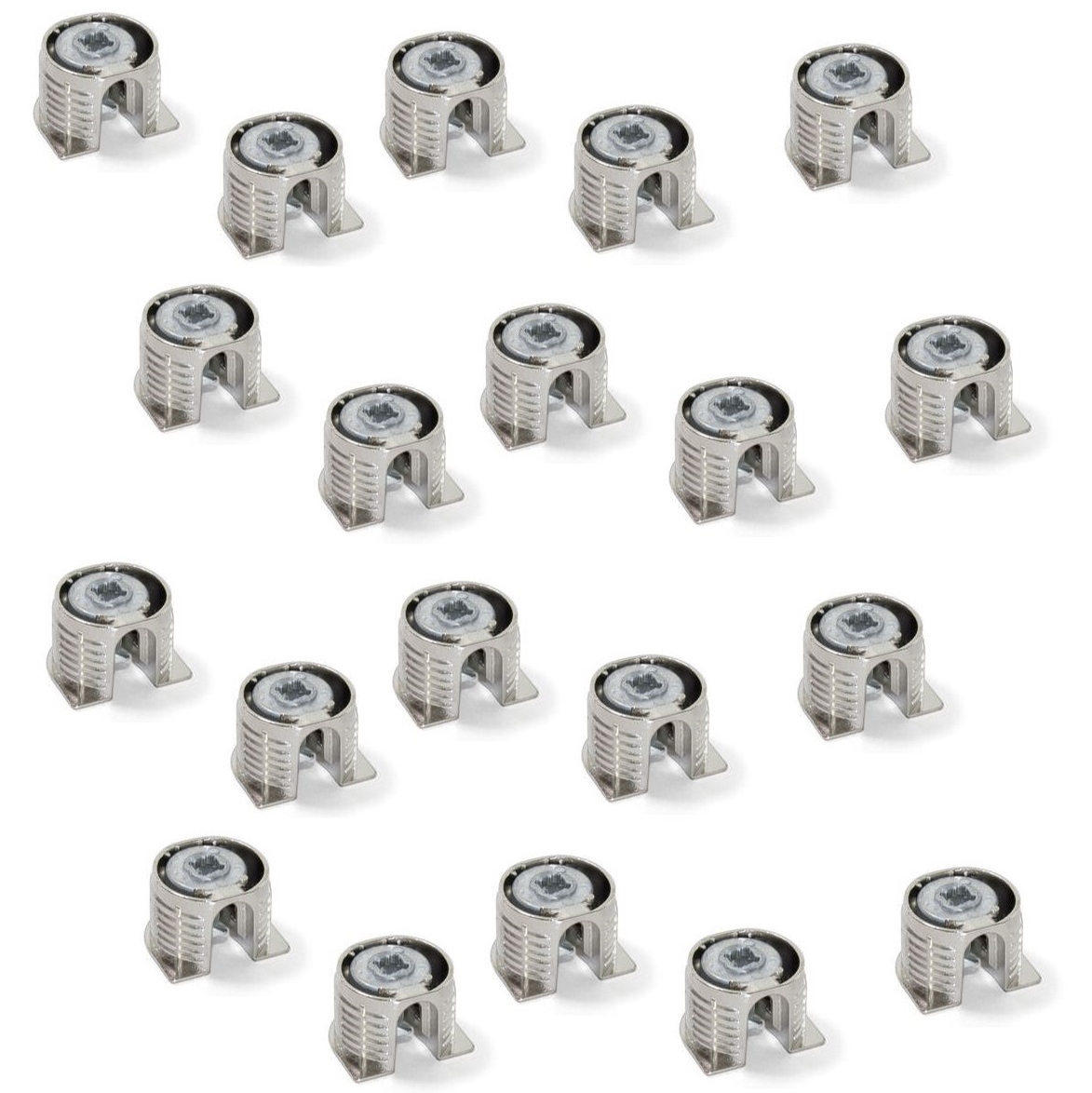

- Excentrisk anslutning 8070907 20 st tillverkad av massiv pressgjuten zink, förnicklad
- De 8057205, 8905205, 8905305, 8084001 eller 8083901 excentriska stiften ingår inte och måste beställas separat
Tillverkarens referensnummer:
- Artikel-ID: 8070907
- EAN-nummer: 8432393120836
Tillverkare: EMUCA
