Beskrivning

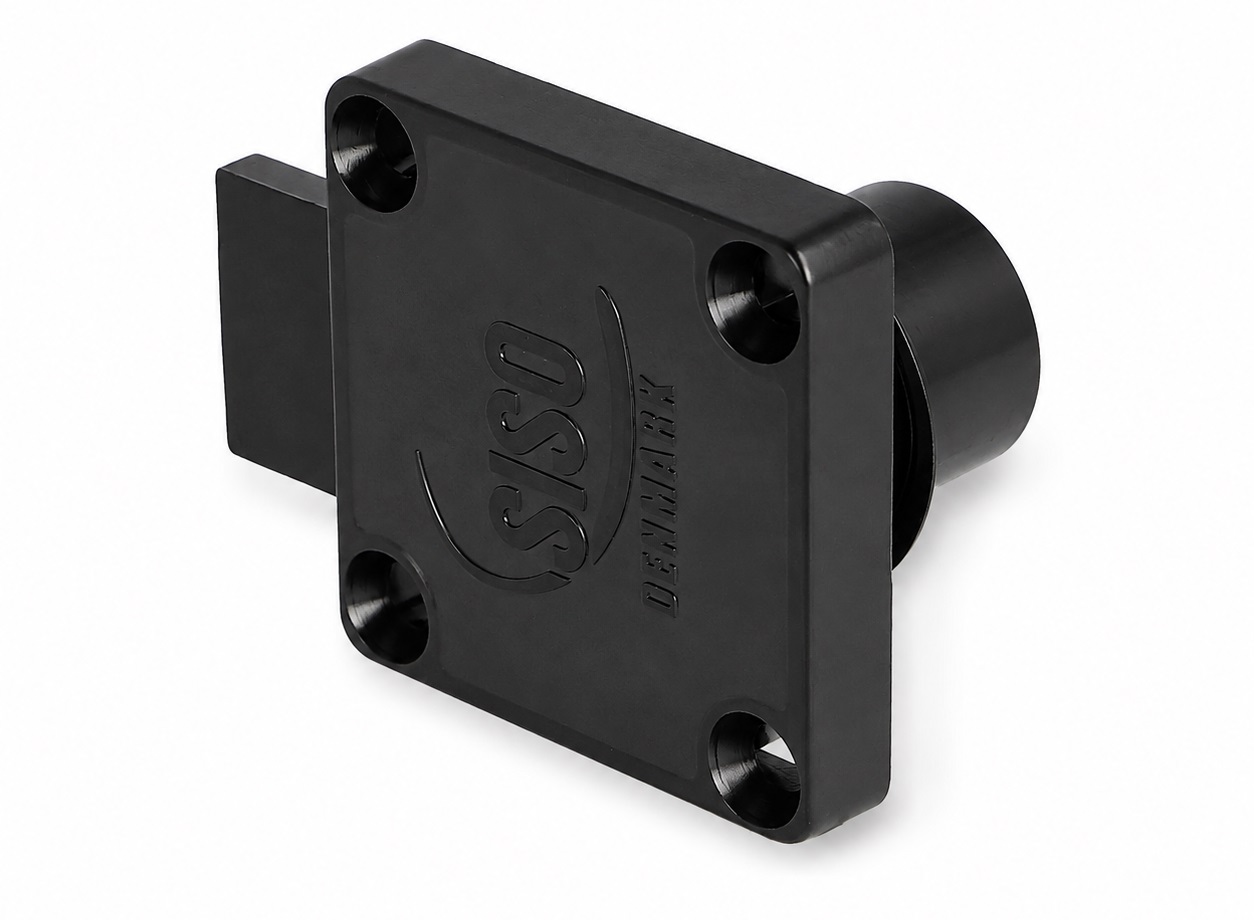

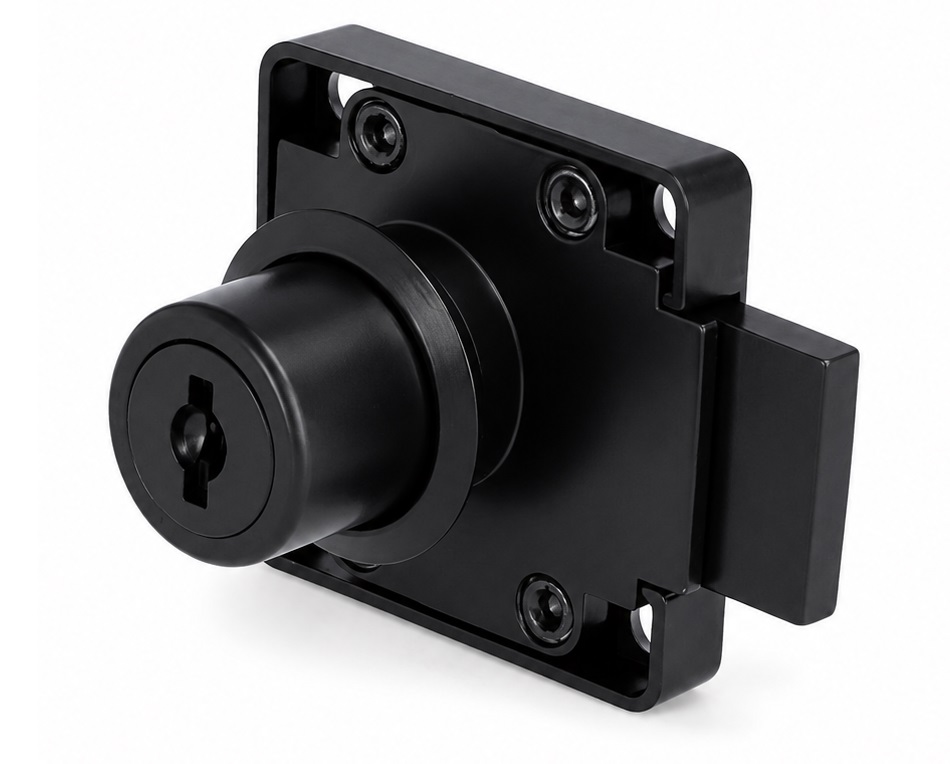

Högkvalitativt robust boxlås, tillverkat av massiv gjuten zink, yta: svart, 14.01.062-5, diameter: ⌀19 mm (3/4″), version: vänster stängning
Använda sig av:
Robust skruvlås för skåpsdörrar, möbeldörrar, kontorsskåp, arkivskåp och mycket mer.
Skruvlåset 14.01.062-5 används för pålitlig låsning av möbeldörrar och skåpdörrar av trä eller träbaserade material.
Den vänsterhänta låsversionen är speciellt utformad för vänstergångsdörrar och möjliggör därmed en lämpligt justerad låsning. Cylindern med ⌀19 mm (3/4″) och 22 mm (55/64″) längder möjliggör kompakt installation och är lämplig för många typiska möbelkonstruktioner.
Den liknande versionen med D20 gör det möjligt att använda samma nyckel för flera korrekt kodade lås, vilket förenklar användningen av större möbelsystem.
Det kompakta låshuset på 40 x 40 mm (1-37/64″) kräver lite monteringsutrymme på insidan av möbeldörren.
Design: vänster hand-stängning. Vänsterstängning innebär att möbelgångjärnen sitter på vänster sida av dörren och dörrhandtaget och låset på höger sida (vy av den stängda dörren utifrån).
De högkvalitativa skruvlåsen 14.01.062-5 är idealiska för bland annat:
- Träskåp
- Polisong
- Förvaringsmöbler
- Skåpsdörrar
- Möbler dörrar
- Kontorskåp
- Arkivskåp
Material:
- Skruvlåsen 14.01.062-5 är tillverkade av massiv gjuten zink
- Industriella och möbelinredningar gjorda av zamak erbjuder ett högkvalitativt utseende och känsla som är hållbara och värdefulla
- På grund av sin höga stabilitet och korrosionsbeständighet förblir de pålitliga och rostfria även vid daglig användning
Yta:
- svart
- Svarta ytor utstrålar en tidlös elegans och kan hjälpa till att få ett rum att se lyxigare och elegantare ut
- Även om inredningsstilar kan förändras, är svart alltid ett säkert val som enkelt kan anpassas till nya trender
- Svarta ytor kan användas i olika rum, vare sig det är köket, vardagsrummet eller kontoret
Hopsättning:
- Fästningen görs med försänkta träskruvar ⌀3,5 till ⌀4 mm, längd: 15 till 16 mm (ej inkluderat)

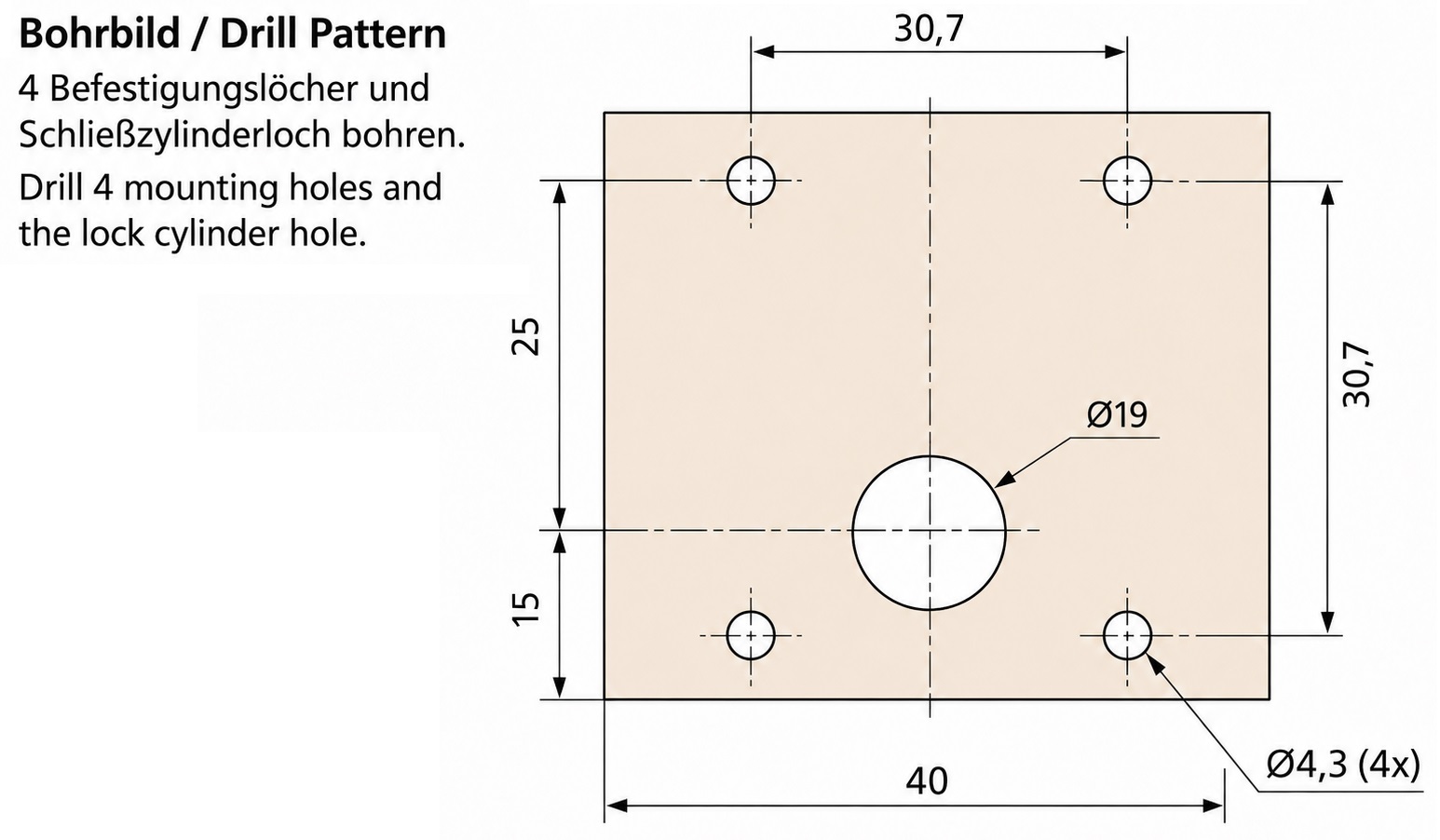

- Först måste låsets position på insidan av den vänstra möbeldörren bestämmas med hjälp av backset på 25 mm (63/64″)
- Därefter måste ett lämpligt genomgående hål för cylindern på ⌀19 mm (3/4″) tillverkas
- Boxlåset styrs genom hålet med cylindern och justeras med de fyra monteringshålen på insidan av dörren
- Låset fästs sedan med fyra lämpliga sänkta träskruvar
- Den matchande slagplåten eller motsvarigheten är placerad på möbelkroppen så att den 20 mm (25/32″) breda bulten kan haka in utan att stag fastnar vid låsning (för mer information, se monteringsritningen)
Egenskaper:
- Utförande: vänsterstängning
- Vikt: 96 g
- Diameter: ⌀19 mm (3/4″)
- Finns i 2 färger: nickelpläterad och svart, i 2 versioner: vänster och höger, och i 2 typer: med lika nyckel och olika nyckel
- Enkel installation, stabil
- Med liknande nyckel som D20
- Cylinder ⌀9 mm (3/4″)
- Backset 25 mm (63/64″)
- Kompakt hus 40 x 40 mm (1-37/64″)
- Fyra monteringshål ⌀4,3 mm
- Hålavstånd 30,7 x 30,7 mm (1-13/64″)
- Låsbredd 20 mm (25/32″)
- Skruvmontering
- Mekanisk låsning
- Lämplig för trämöbler
- svart
- Zamak, zinkgjutning
- Hög märkeskvalitet från UMAXO®

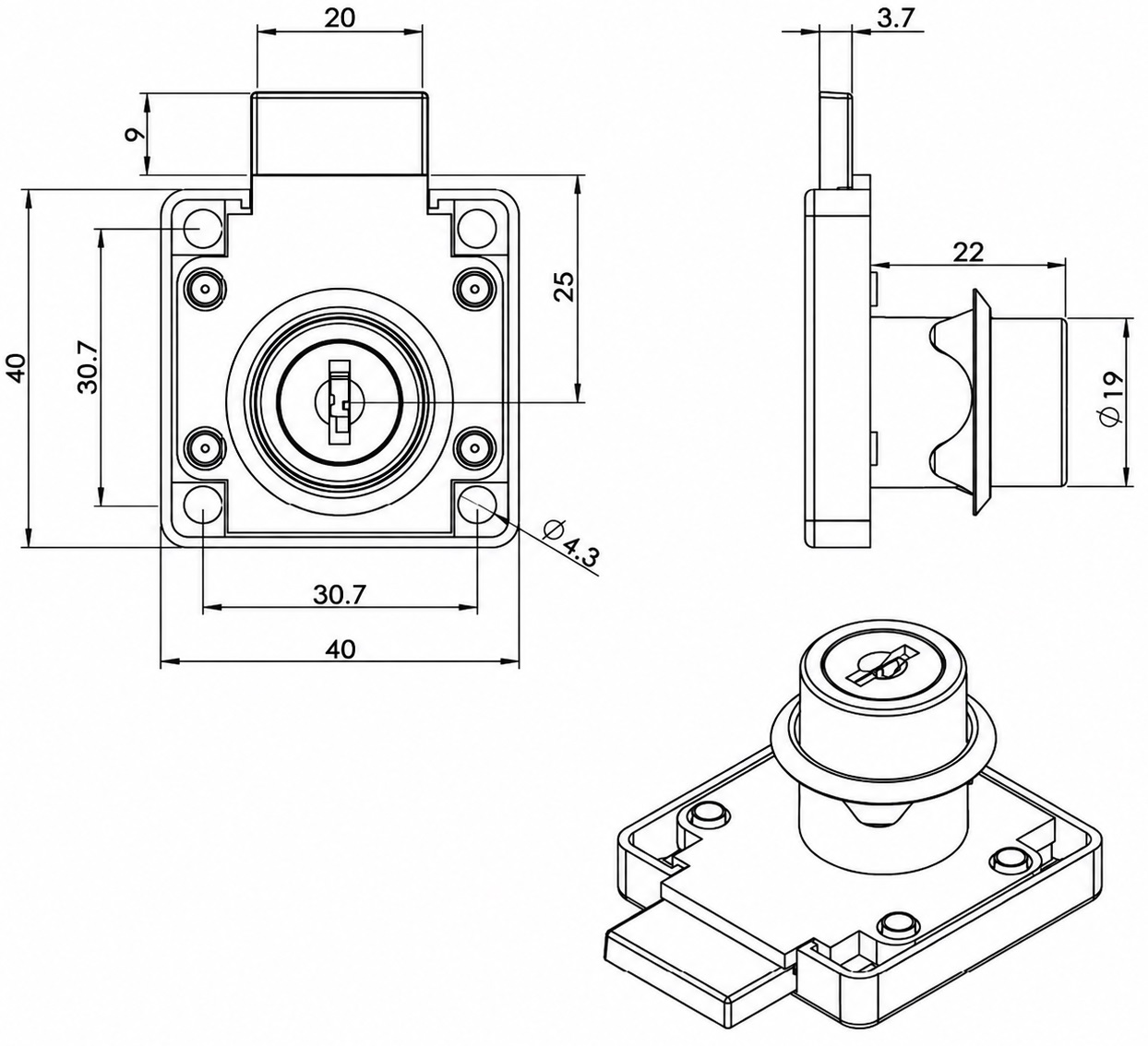

För fler mått och detaljer , se teknisk ritning.
Måtten:
- Hölje: 40 x 40 mm (1-37/64″)
- Cylinderdiameter: ⌀19 mm (3/4″)
- Cylinderlängd: 22 mm (55/64″)
- Hörna: 25 mm (63/64″)
- Monteringshålsavstånd horisontellt och vertikalt: 30,7 mm (1-13/64″)
- Monteringshål: ⌀4,3 mm
- Låsbredd: 20 mm (25/32″)
- Låsöverhäng: 9 mm
- Stångtjocklek: 3,7 mm (9/64″)

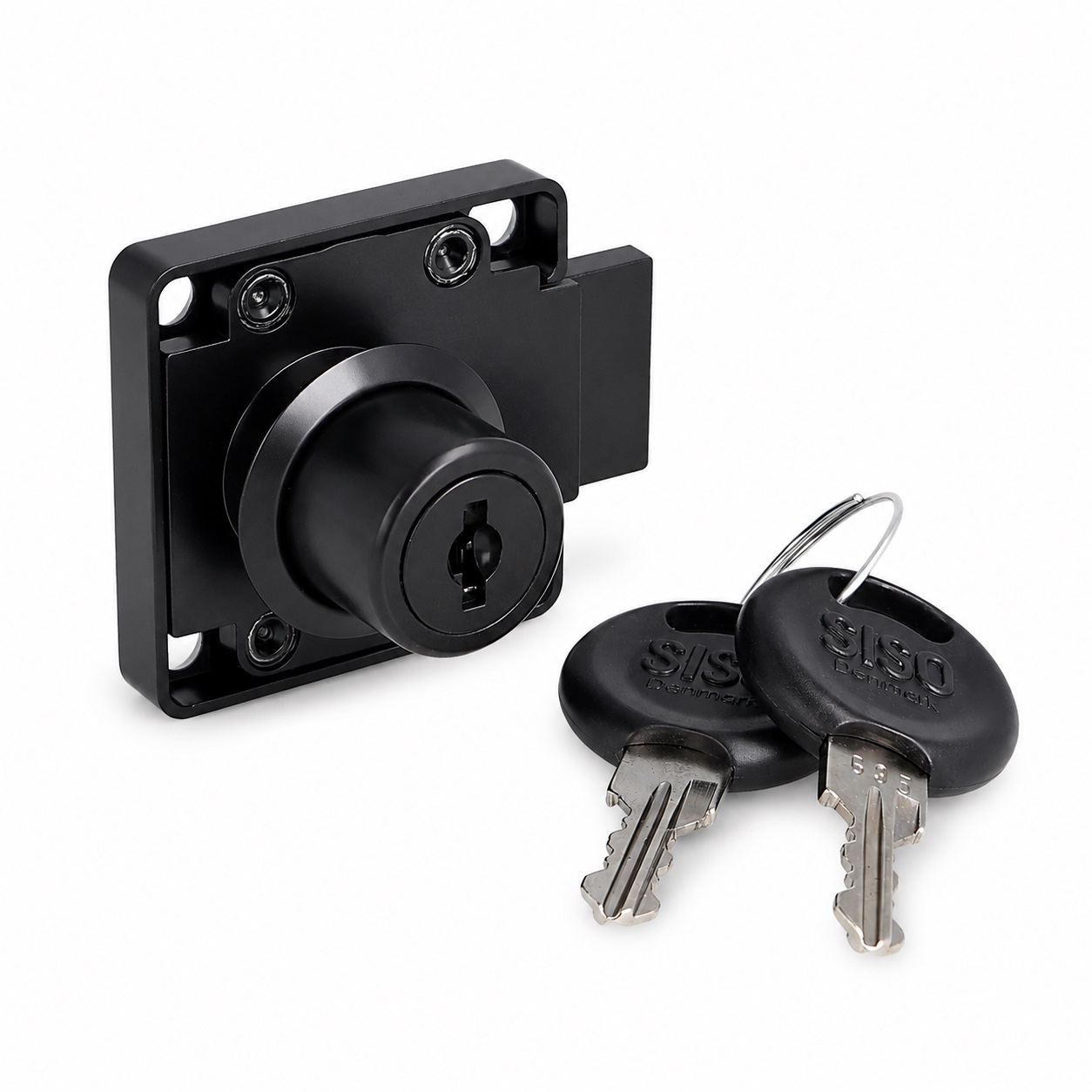

Ingår:
- 1-stycke skruvlås 14.01.062-5 tillverkat av massiv gjuten zink, svart, 19 mm (3/4″), version: vänsterhandsstängning
- 2 PCS-tangenter med svart plasthandtag
- Denna artikel inkluderar inte monteringsskruvar
Ytterligare information:
Tillverkarens referensnummer:
- Artikel-ID: 14.01.062-5
- GTIN-nummer (EAN, UPC): 5704866504942
Tillverkare: SISO Danmark
