Beskrivning

Högkvalitativt korrosionsbeständigt gångjärn, stöd: fullt stödd (närvarande), tillverkad av massivt rostfritt stål (rostfritt stål), yta: naturlig (obehandlad), 9289590, konstruktion: monteringsplatta med 0 mm avstånd

Använda sig av:

Rostfritt rostfritt möbelgångjärn för utemöbler och mycket mer.

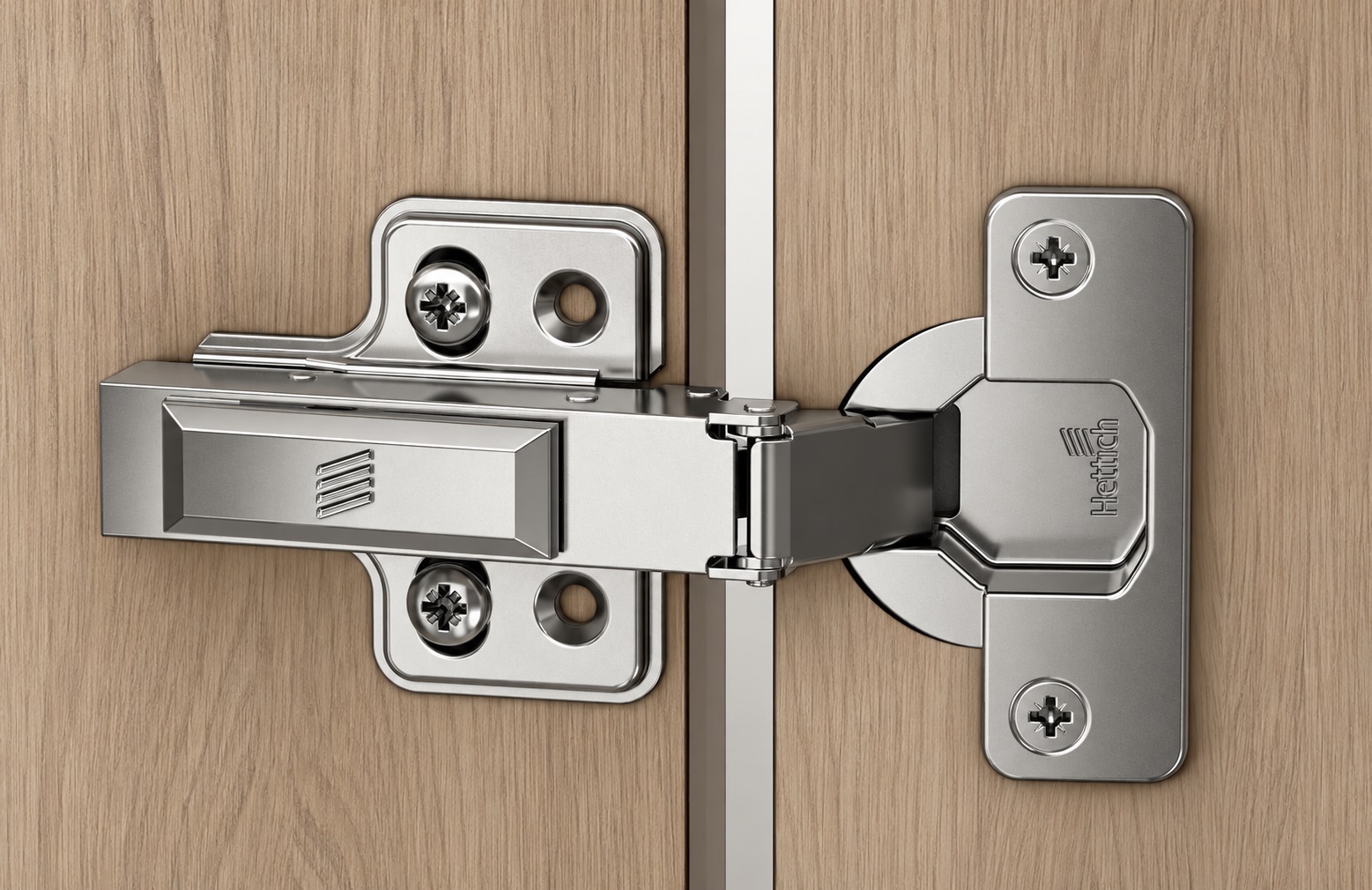

Hettich Veosys 105° är ett korrosionsbeständigt rostfritt gångjärn för befintliga dörrar på både inre och yttre möbler.

Den integrerade dämpningen bromsar dörren vid stängning och säkerställer en tyst, kontrollerad stängningsprocess även vid låga och höga utomhustemperaturer.

En självåtdragningsvinkel på 35° stödjer dörrens oberoende stängning och ökar användarvänligheten.



Tack vare clip-on-teknik kan gångjärnsarmen snabbt fästas på den medföljande Veosys-monteringsplattan (höjd: 0 mm) utan verktyg.

Stöd och djup är justerbara direkt på gångjärnet, medan höjdjustering sker via monteringsplattan, vilket gör att dörren kan justeras exakt.

Kombinationen av rostfritt stål, testad korrosionsbeständighet och 105° öppningsvinkel är särskilt lämplig för hållbara möbelkonstruktioner i kök, badrum, utomhus, wellness, laboratorier och kontraktsområden.

Design: Monteringsplatta med 0 mm avstånd. Monteringsplatta med avstånd 0 mm, för normala eller större mängder.

De högkvalitativa möbelgångjärnen 9289590 är idealiska för, bland annat:

• Badrum
• Möbler för laboratorier
• Sjukhusfaciliteter
• Möbler dörrar
• Skåpsdörrar
• Köksskåp
• Gymmöbler
• Wellnessmöbler
• Trädgårdskök
• Utemöbler

Material:

• Möbelgångjärnen 9289590 är gjorda av massivt rostfritt stål (rostfritt stål)
• Rostfritt stål kännetecknas av hög korrosionsbeständighet, hållbarhet och mekanisk stabilitet
• Dessutom erbjuder det ökad värme- och oxidationsbeständighet jämfört med konventionellt stål, vilket gör det särskilt lämpligt för krävande möbelinredning och industriella komponenter.

Yta:

• Naturlig (obearbetad)
• Materialytan förblir synlig och täcks inte av en extra beläggning

Hopsättning:

• Fästningen görs med 4x rostfria stålskruvar ⌀3,5 x 16 mm med sänkt huvud (ej medräknat)

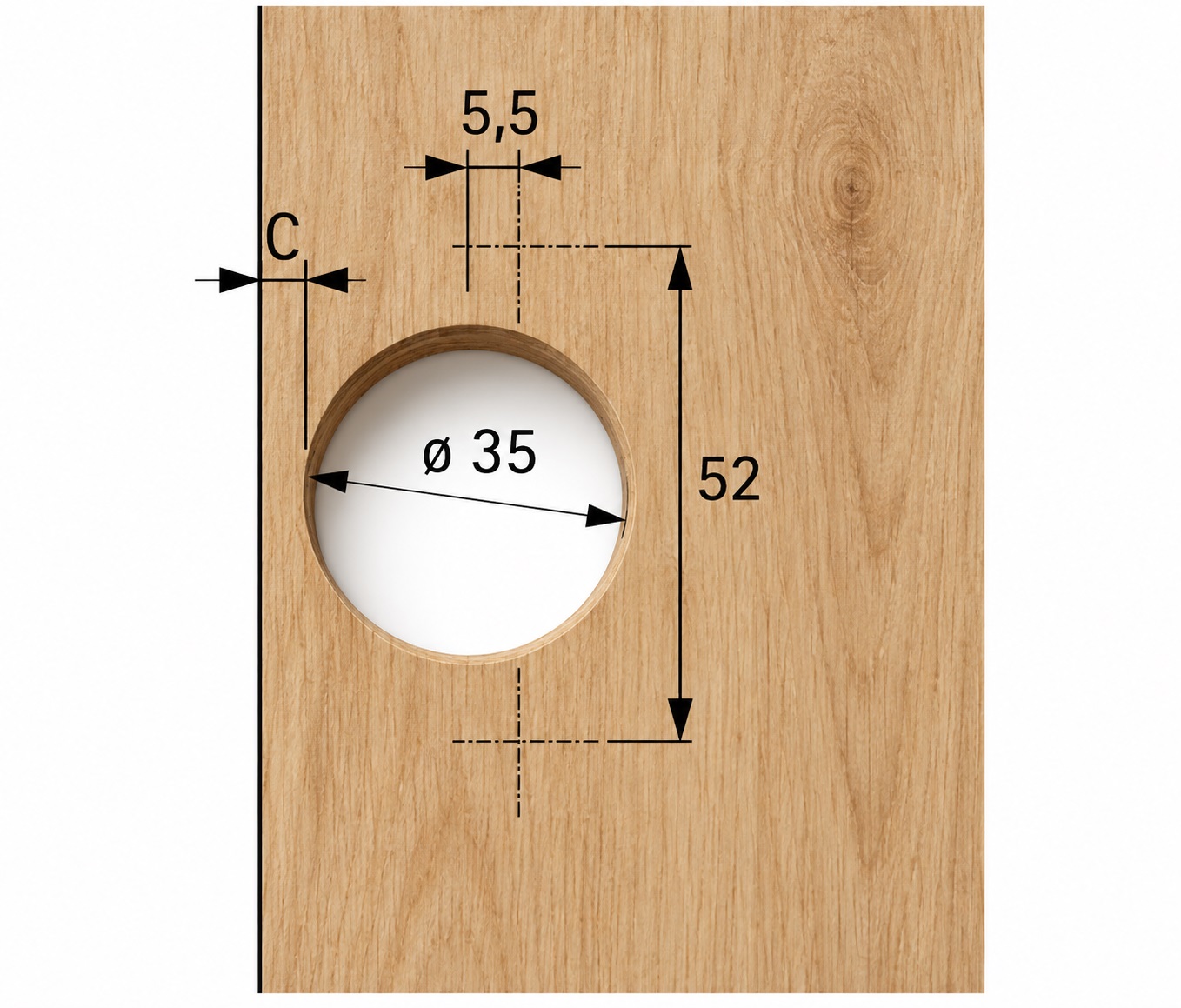

• Gångjärnet har två monteringshål på gångjärnskoppen. Först måste ett kopphål med ett djup på ⌀35 mm och 11,5 mm göras i möbeldörren; därefter förbereds de två fästpunkterna enligt borrmönstret TH 52 x 5,5 mm.
• Koppgångjärnet fästs vid dörren med två försänkta skruvar ⌀3,5 x 16 mm.
• Sedan monteras den medföljande Veosys-monteringsplattan (höjd: 0 mm) på möbelkroppen.
• Gångjärnsarmen placeras på monteringsplattan och knäpps fast med hjälp av clip-on-tekniken.

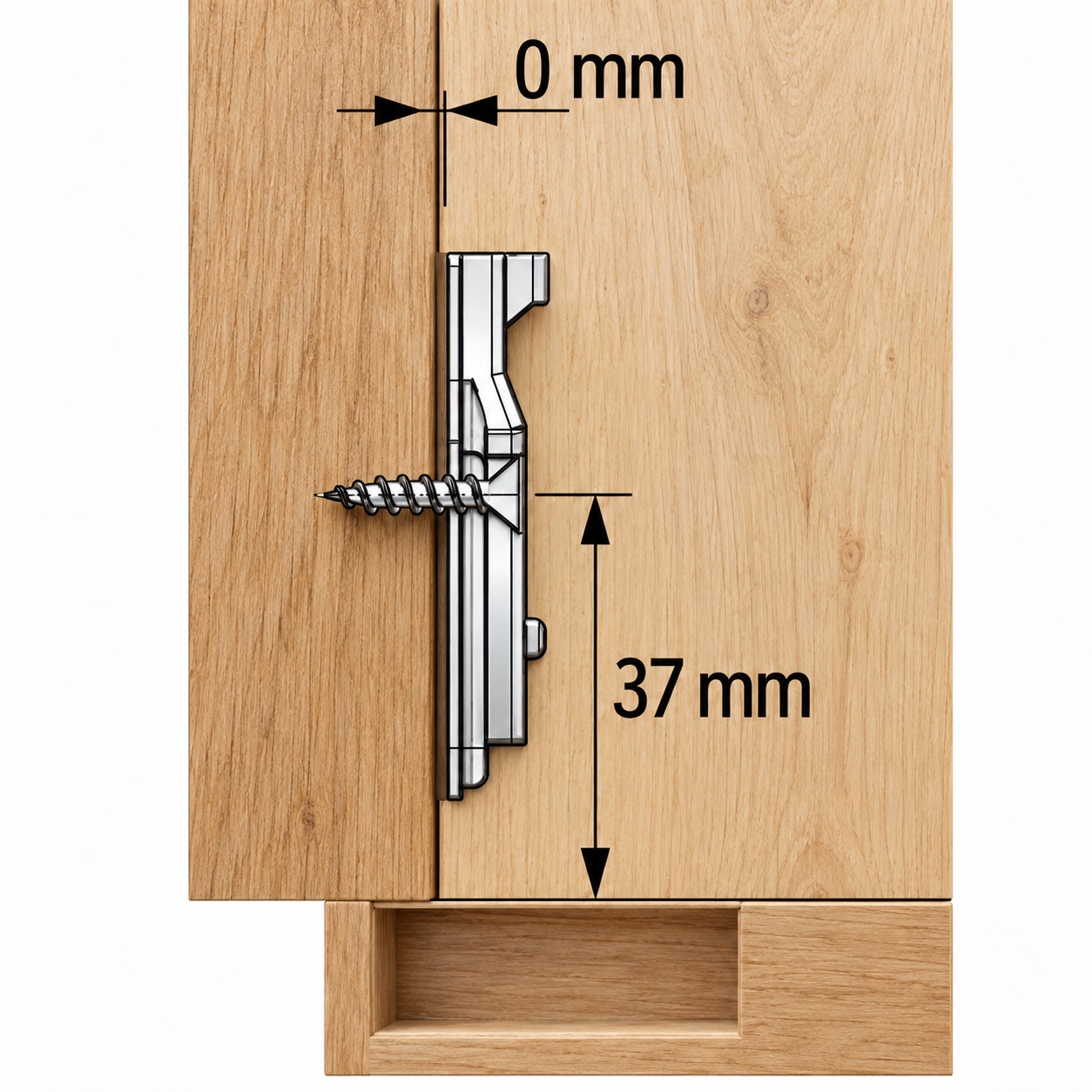

• Dörrstödet och djupet justeras sedan med justeringsskruvarna på gångjärnet och höjden via monteringsplattan. (för mer information, se monteringsritningen)



Egenskaper:

• Design: Monteringsplatta med 0 mm avstånd
• Vikt: 94,7 g
• Storlek: 114,9 mm (4-17/32″)

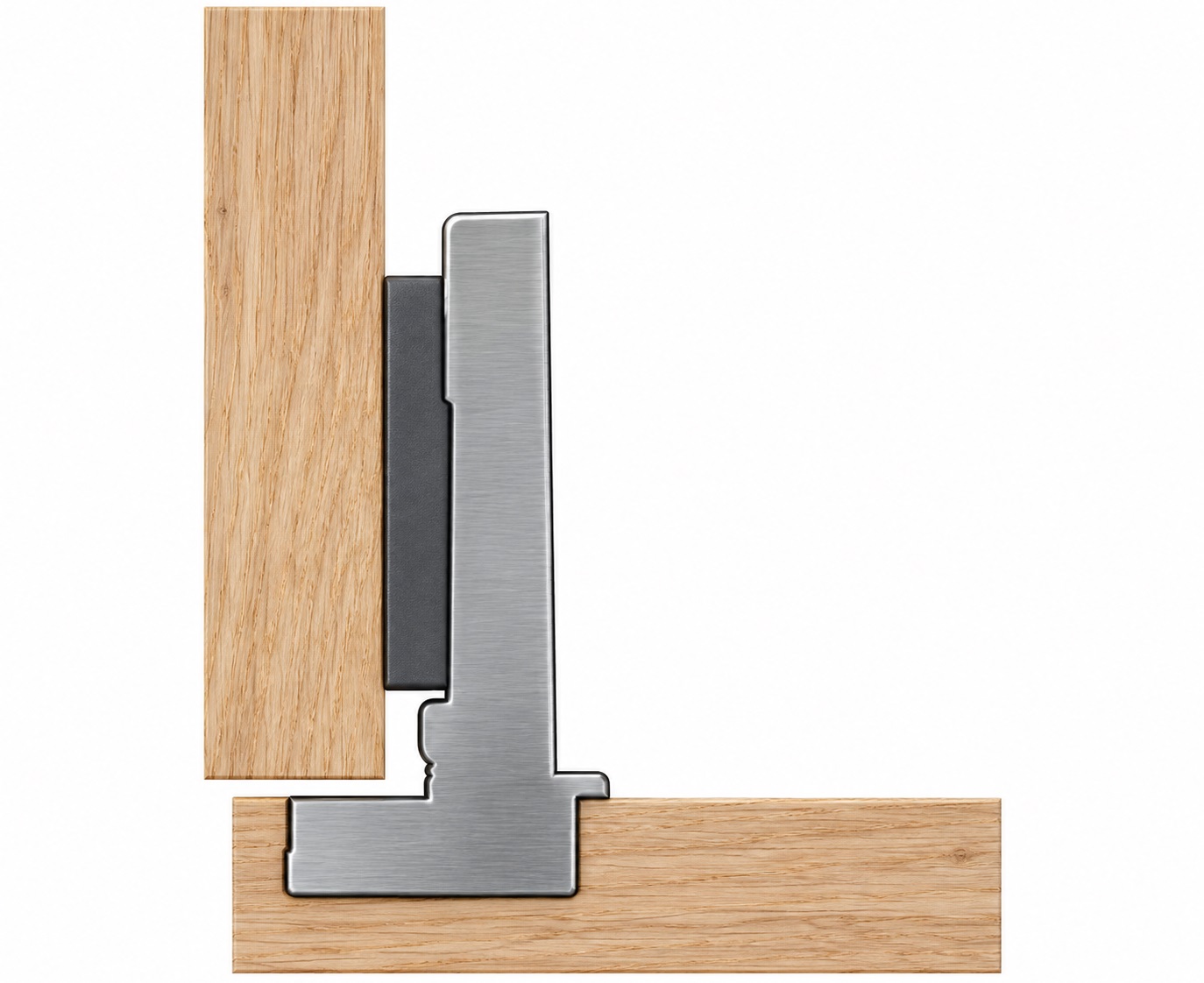

• Utgåva: fullt beklädd (nuvarande)
• Enkel installation, stabil
• För befintliga möbeldörrar
• Strålvinkel 105°
• Gångjärnsförsedd potmeter med ⌀35 mm
• Grytdjup 11,5 mm
• För dörrtjocklekar från 14 till 22 mm
• Borrmönster TH 52 x 5,5 mm
• Med integrerad dämpning
• Med automatiskt stängningssystem
• Automatisk åtdragningsvinkel 35°
• Med clip-on-teknik
• Stödjustering ±2,5 mm
• Djupjustering +2 mm / -1,5 mm
• Höjdjustering via monteringsplattan
• Korrosionsbeständig, 120 timmars NSS-testning
• Kvalitetsklassificering EN 15570, nivå 2
• För inomhus- och utomhusapplikationer
• För träramsdörrar med en profilbredd på 50 mm eller mer
• För aluminiumdörrar med en profilbredd på 50 mm eller mer
• Matchande Veosys monteringsplatta ingår
• Öppningsvinkeln kan minskas till 90° med valfri begränsare
• Naturlig (obearbetad)
• Väderbeständig, rostfri eller korrosionsbeständig
• Hög märkeskvalitet från Hettich

För fler mått och detaljer , se teknisk ritning.

Måtten:

• Total längd: 114,9 mm (4-17/32″)
• Total bredd: 62,6 mm (2-15/32″)
• Total höjd: 25 mm (63/64″)
• Monteringsplattans höjd: 0 mm
• Potdiameter: ⌀35 mm (1-3/8″)
• Grytdjup: 11,5 mm (29/64″)
• Borrmönster: 52 x 5,5 mm (2-3/64″ x 7/32″)
• Krukavstånd: 3 – 7 mm (ca 1/8″ – 9/32″)
• Dörrtjocklek: 14 – 22 mm (ca 35/64″ – 55/64″)
• Minsta profilbredd för dörrar av trä och aluminiumram: 50 mm (1-31/32″)
• Strålvinkel: 105°
• Stödjustering: ±2,5 mm (ca ±3/32″)
• Djupjustering: +2 mm / -1,5 mm (ca +5/64″ / -1/16″)

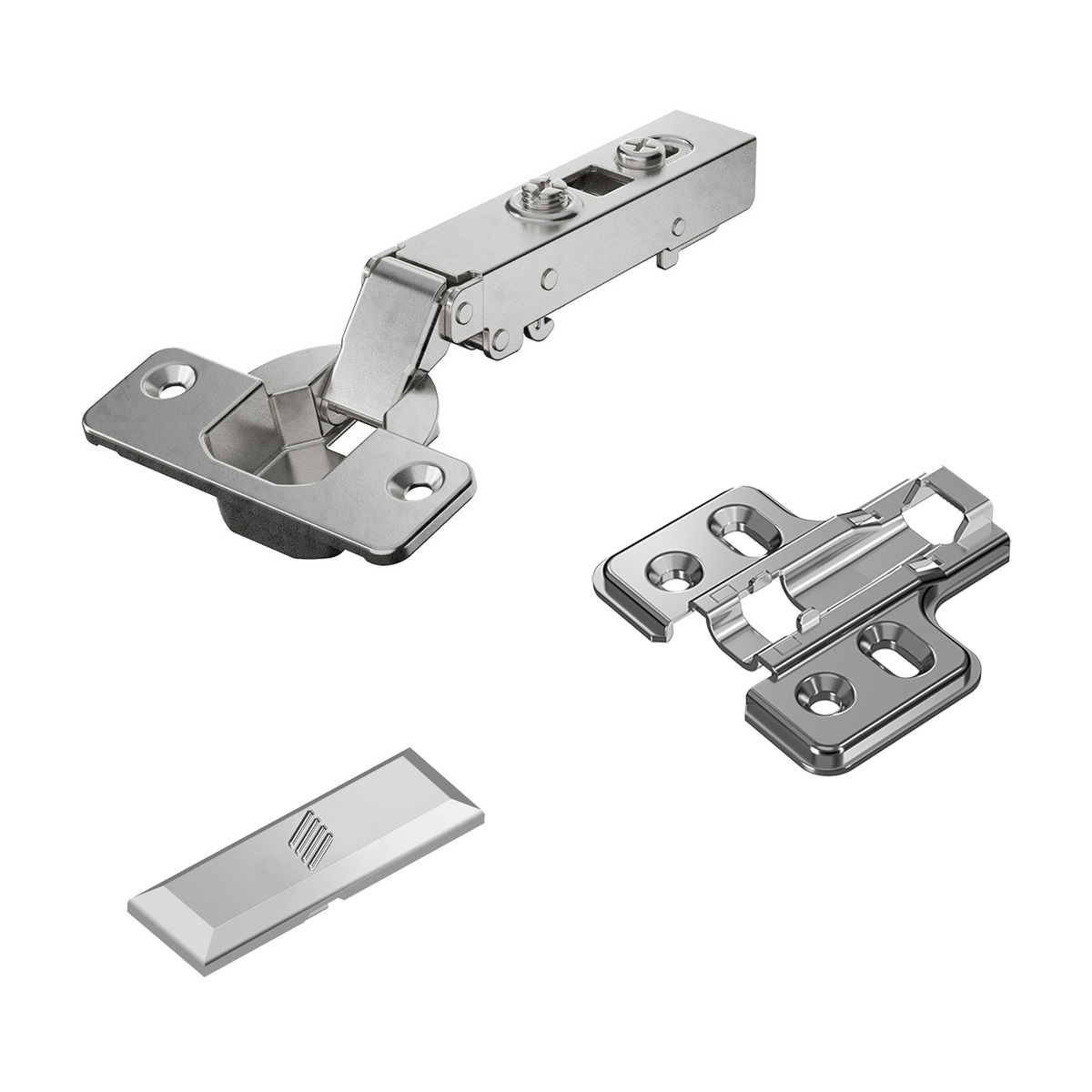

Ingår:

• 1-stycke rostfritt möbelgångjärn 9289590 tillverkat av massivt rostfritt stål, naturligt (obehandlat), version: monteringsplatta med 0 mm avstånd
• 1-styckes korsformad monteringsplatta, tillverkad av rostfritt stål, höjd: 0 mm
• 1-stycks locklock för gångjärnsarmen 9289610, tillverkad av rostfritt stål
• Denna artikel inkluderar inte monteringsskruvar

Ytterligare information:

• Ladda ner monteringsanvisningar

Tillverkarens referensnummer:

• Artikel-ID: 9289590 och 9289598
• GTIN-nummer (EAN, UPC): 4023149257445 och 4023149257476

Tillverkare: Hettich
