Beskrivning

2 stycken, högkvalitativt robust plug-in gångjärn, tillverkat av solid rostfritt stål SUS304 (V2A eller 1,4301), yta: blankpolerad, B-1006-3 (10577), höjd: 40 mm (1-37/64″), lastkapacitet: 4 kg (9 lbs)

Använda sig av:

Robust lyftande gångjärn för fartygsdörrar, underhållsluckor och mycket mer.

Det ohängade gångjärnet B-1006-3 (10577) kopplar en dörr eller klaff till karmen och möjliggör en jämn rotationsrörelse.

Dess centralt delade plug-in-konstruktion gör det möjligt att ta bort den rörliga delen i en öppningsvinkel på 90° eller mer utan att skruvarna demonteras.

Detta möjliggör underhåll, rengöring och byte av dörrar eller skydd snabbare.

SUS304-materialet erbjuder hög korrosionsbeständighet och är särskilt lämpligt för fuktiga, hygieniskt krävande eller utomhussystem.

Den blanka trumpoleringen säkerställer en ren yta och gör rengöringen enklare.

När gångjärnet monteras vertikalt i par är det utformat för en referensdörrsvikt på 4 kg (9 lbs).

De högkvalitativa B-1006-3 fjädringsgångjärnen är idealiska för bland annat:

• Underhållsdörr
• Maskinkåpor
• Matbearbetare
• Utomhusenheter
• Inkapslingsdörrar
• Styrskåp
• Tjänsteklaffar
• Fartygsdörrar
• Underhållsluckor

Material:

• B-1006-3:s flaggskeppsgångjärn är gjorda av massivt rostfritt stål SUS304 (V2A eller 1.4301)
• SUS304 rostfritt stål kännetecknas av sin höga korrosionsbeständighet och hållbarhet, vilket gör det idealiskt för användning i krävande miljöer
• Dessutom erbjuder den ett attraktivt gränssnitt som är både modernt och lätt att underhålla

Yta:

• Glänsande polerad
• Blanka polerade ytor på möbelinredning och komponenter förbättrar estetiken och ger dem ett högkvalitativt, elegant utseende
• Dessutom gör den släta ytan rengöringen enklare och säkerställer mindre vidhäftning av smuts och smuts

Hopsättning:

• Fästningen görs med 0,236220472440945 delar av M3-försänkta skruvar i rostfritt stål, eller 0,236220472440945 stycken rostfria stålskruvar i sänkt trä (ej inkluderad)
• Tryckgångjärnet B-1006-3 (10577) har 6 monteringshål
• Avståndet mellan monteringshålen är 15 mm (19/32″)
• För det första måste fästpunkterna på dörren eller luckan och karmen vara markerade och båda gångjärnshalvorna exakt justerade
• Postergångjärnet fästs sedan vid substratet via de 6 monteringshålen med M3-sänkta skruvar
• För trä eller träbaserade material kan försänkta träskruvar med en diameter på ⌀3 till ⌀3,1 mm användas istället
• Sedan kopplas de två gångjärnshalvorna ihop i en öppningsvinkel på minst 90°
• Slutligen måste man kontrollera om dörren är lätt att flytta och om båda gångjärnsaxlarna är exakt justerade med varandra

Egenskaper:

• Vikt: 14 g (för 2 stycken: 28 g)
• Lastkapacitet (lastkapacitet): 4 kg (9 lbs) – för 2 delar
• Höjd: 40 mm (1-37/64″)
• Finns i 5 storlekar: 30 mm, 36 mm, 40 mm, 50 mm och 64 mm
• Enkel installation, stabil
• Avtagbar tvådelad konstruktion
• Materialtjocklek: 1 mm (3/64″)
• 6 försänkta hål för M3-skruvar
• ⌀2,5 mm (3/32″) gångjärnsstift
• Lämplig för både inomhus- och utomhusbruk
• RoHS10-kompatibel
• Kan kopplas loss från en öppningsvinkel på 90°
• Centralt separerbar konstruktion
• Lämplig för M3-monteringsskruvar
• Lämplig för köks- och livsmedelsteknik
• Lämplig för marina tillämpningar
• Kompakt och platt design
• Dörr eller lucka kan tas bort utan att skruvas loss
• Glänsande polerad
• Väderbeständig, rostfri eller korrosionsbeständig
• Hög varumärkeskvalitet från TAKIGEN®

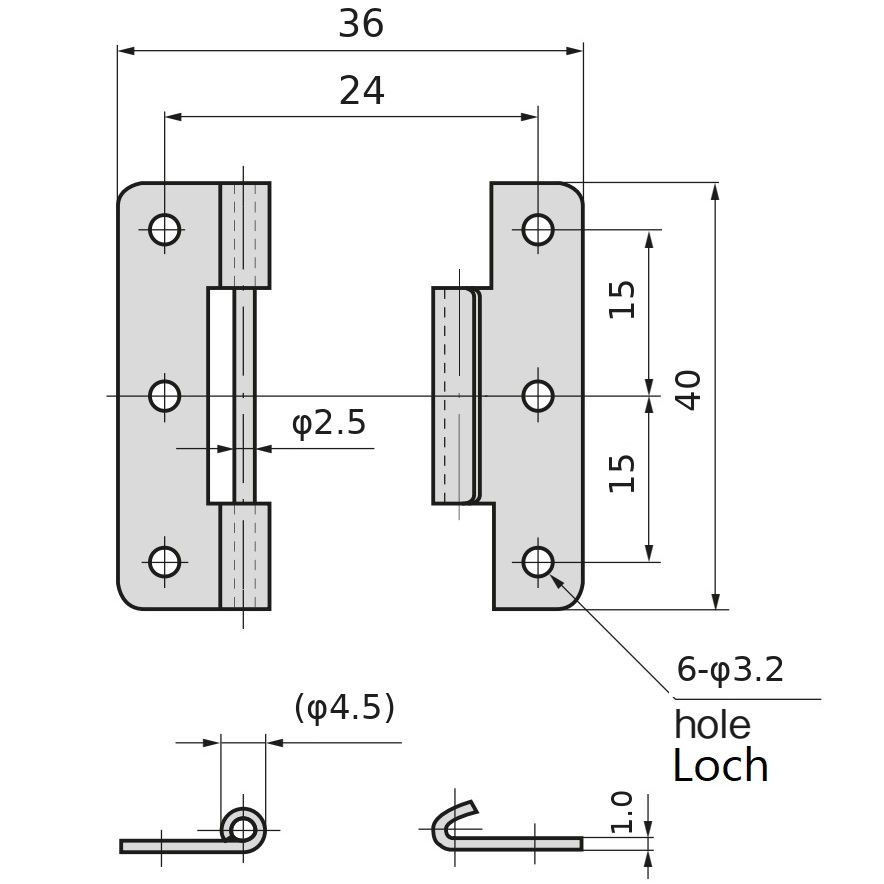

För fler mått och detaljer , se teknisk ritning.

Måtten:

• Total lyftgångjärnshöjd: 40 mm (1-37/64″)
• Bredd: 36 mm (1-27/64″)
• Gångjärnsstiftets diameter: ⌀2,5 mm (3/32″)



Ingår:

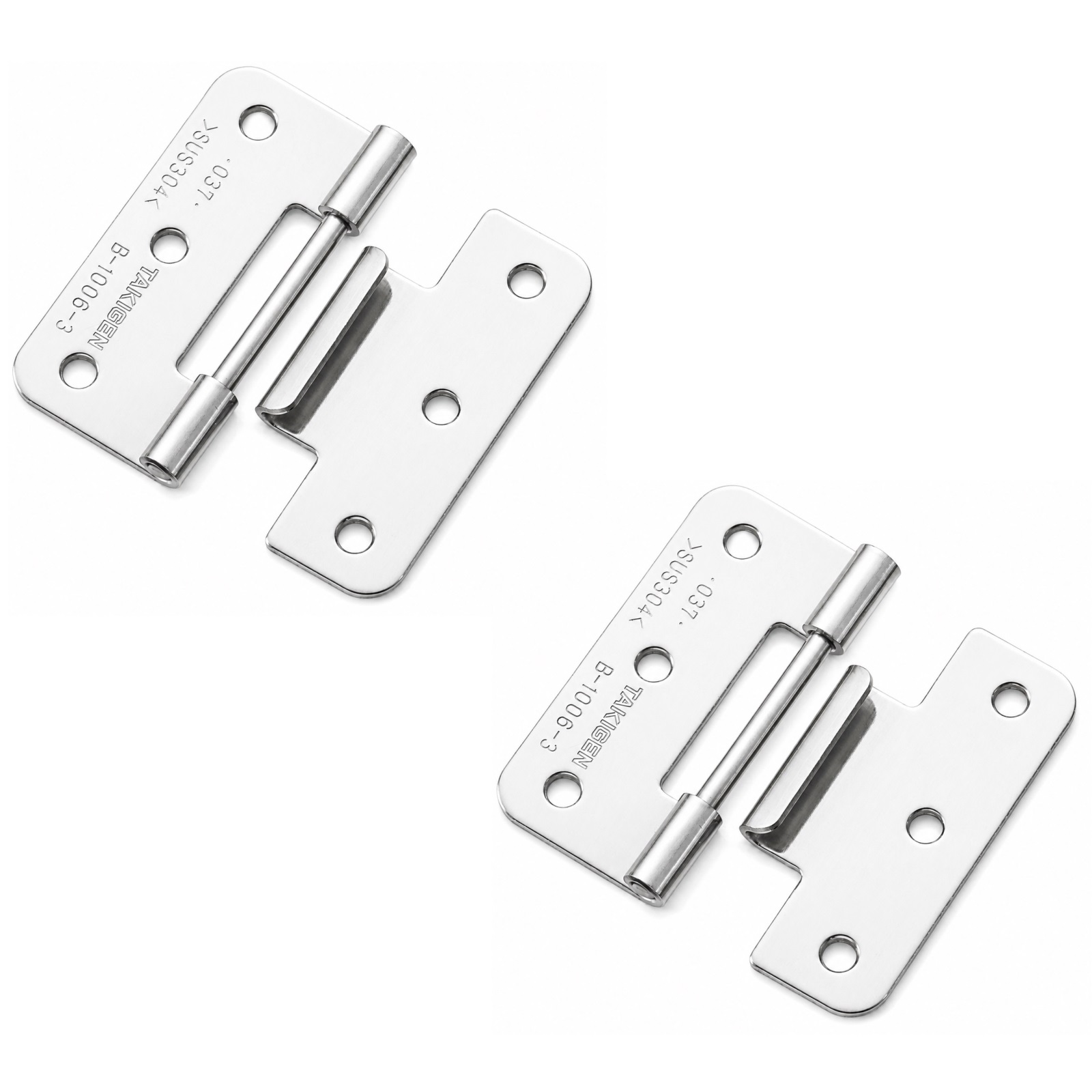

• 2 delar lyftgångjärn B-1006-3 (10577) tillverkade av massivt rostfritt stål SUS304, blankpolerat, 40 mm (1-37/64″)
• Denna artikel inkluderar inte monteringsskruvar

Tillverkarens referensnummer:

• Artikel-ID: 10577
• Artikelnummer: B-1006-3
• GTIN-nummer (EAN, UPC): 0618455525919

Tillverkare: TAKIGEN (Japan)
