Beskrivning

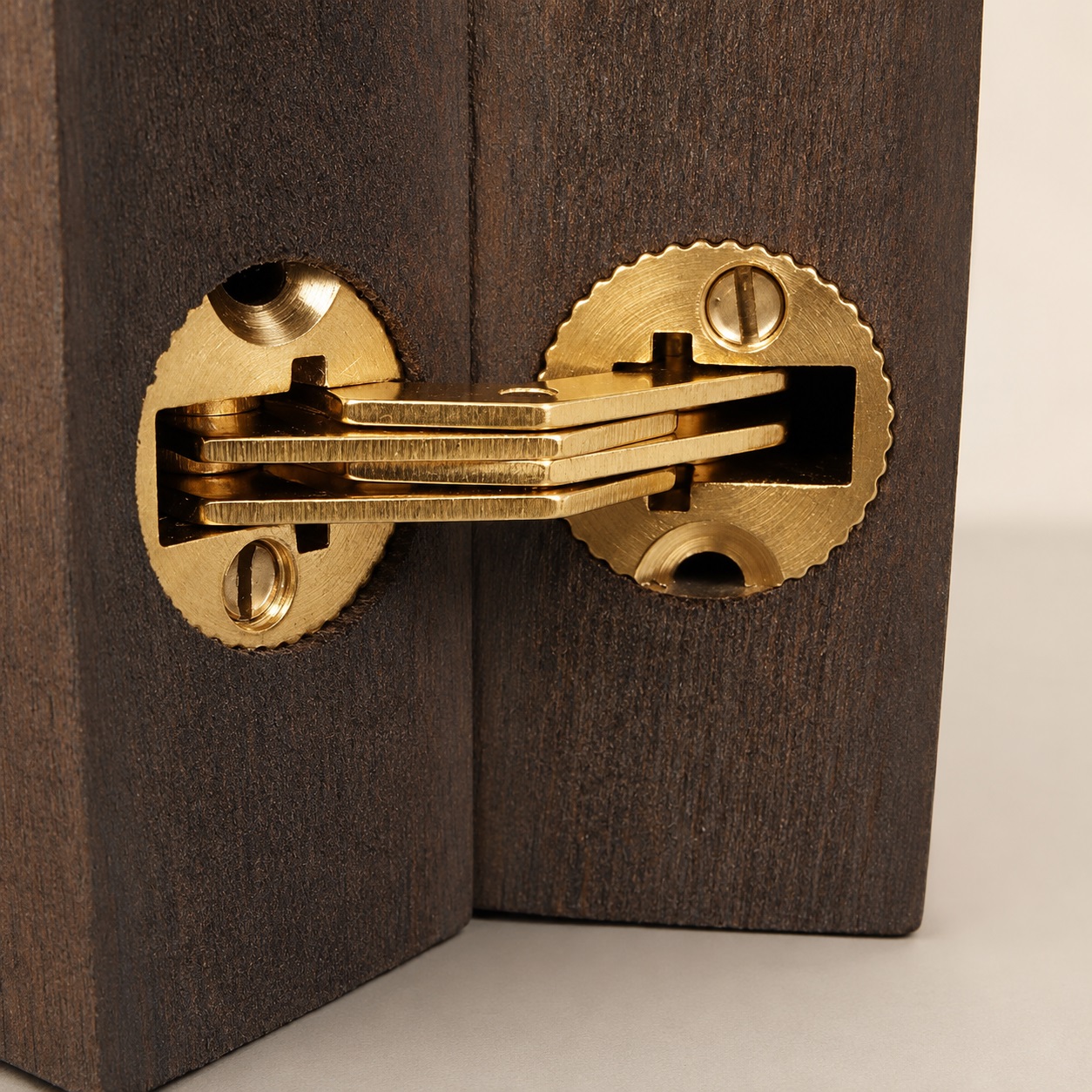

Uppsättning bestående av två infällda gångjärn
Använda sig av:
De högkvalitativa vikgångjärnen är perfekta för vikbord, kistor och flikar av alla slag.
Egenskaper:
- Robust
- Öppningsvinkel: 180°
- Helt dolt när möblerna är stängda
- Kan användas till höger och vänster
- Finns i sex diametrar för olika trätjocklekar: ⌀10 mm, ⌀12 mm, ⌀�14 mm, ⌀16 mm, ⌀18 mm och ⌀24 mm
- En tät passform säkerställs genom att dra åt en klämskruv
- Färg: matt mässing
- Hög varumärkeskvalitet från SISO och UMAXO®
Hopsättning:
- Under monteringen sätts cylindergångjärnet in i noggrant passande hål och fästs genom att dra åt de integrerade klämskruvarna
Material:
- Massivt kopplingshölje och fogar
- Rostfria stift och skruvar
Ytterligare information:
Ingår:
- 2-delat borrgångjärn
- Denna artikel inkluderar inte monteringsskruvar
Mått:

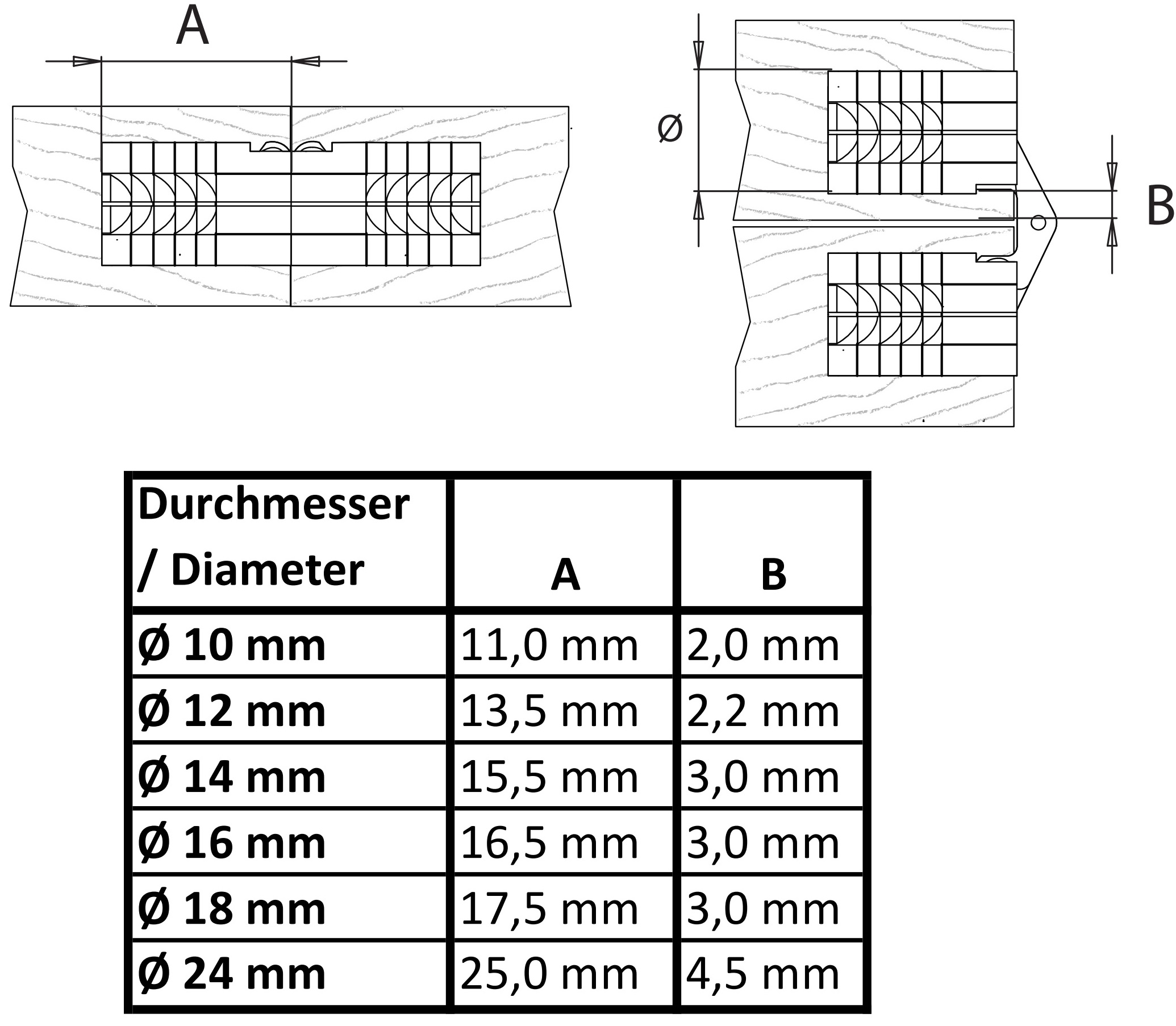

För dimensionerna A och B på den tekniska ritningen:
| Variant | Dimension A | Dimension B |
|---|---|---|
| ⌀10 mm | 11 mm (7/16″) | 2 mm (3/32″) |
| ⌀12 mm | 13,5 mm (17/32″) | 2,2 mm (3/32″) |
| ⌀14 mm | 15,5 mm (5/8″) | 3 mm (1/8″) |
| ⌀16 mm | 16,5 mm (21/32″) | 3 mm (1/8″) |
| ⌀18 mm | 17,5 mm (11/16″) | 3 mm (1/8″) |
| ⌀24 mm | 25 mm (31/32″) | 4,5 mm (3/16″) |
Tillverkarens referensnummer:
| Avrättning | Artikelnummer |
|---|---|
| ⌀10 mm | 15 juli 345 |
| ⌀12 mm | 15 juli 346 |
| ⌀14 mm | 15 juli 347 |
| ⌀16 mm | 15.07.348 (15.07.348-0) |
| ⌀18 mm | 15 juli 349 |
| ⌀24 mm | 15 juli, 350 |
Tillverkare: SISO Danmark
